ข้อต่อไดอะแฟรมแบบยืดหยุ่น
>
|
|
| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |

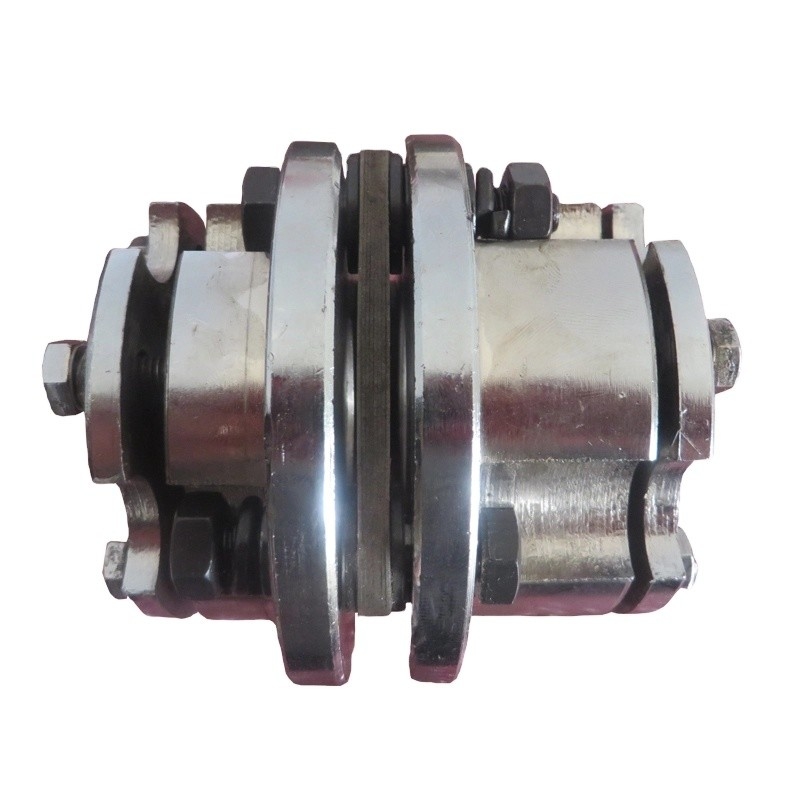

แนะนำ DJM Single Disc Diaphragm Coupling พร้อมอุปกรณ์ล็อค
DJM Single Disc Diaphragm Coupling With Locking Device ชดเชยการกระจัดสัมพัทธ์ของแกนทั้งสองผ่านการเปลี่ยนรูปแบบยืดหยุ่นของไดอะแฟรม และไดอะแฟรมจะแบ่งออกเป็นประเภทก้านสูบและประเภทอินทิกรัลโครงสร้างประกอบด้วยสลักเกลียวหลายกลุ่มที่ประสานกับสลักเกลียวและข้อต่อครึ่งตัวสองตัวDJM Single Disc Diaphragm Coupling with Locking Device เชื่อมต่อด้วยปลอกกรวยเพิ่มเติมและเพลาส่งกำลัง ดังนั้นจึงเรียกอีกอย่างว่าคัปปลิ้งไดอะแฟรมยืดหยุ่นรูปกรวย
DJM Single Disc Diaphragm Coupling พร้อมอุปกรณ์ล็อค ไดอะแฟรมแบ่งออกเป็นไดอะแฟรมไดอะแฟรมเดี่ยวและไดอะแฟรมคู่สองรูปแบบหรือที่เรียกว่า "ZDJM single diaphragm coupling" โดดเด่นด้วยโครงสร้างที่เรียบง่ายและต้นทุนต่ำไดอะแฟรมคู่ที่เรียกว่า ZSJM ลักษณะการมีเพศสัมพันธ์ไดอะแฟรมคู่มีขนาดใหญ่และปริมาณการชดเชยระยะการส่งที่ยืดหยุ่นสูง
ลักษณะสำคัญของ DJM Single Disc Diaphragm Coupling พร้อม Locking Device
1. โครงสร้างเรียบง่ายและน้ำหนักเบา
2. ไม่ต้องการการบำรุงรักษาด้วยตาเปล่าสามารถตรวจสอบความล้มเหลวได้
3. ความเยื้องศูนย์มีช่วงกว้างที่อนุญาตและสามารถนำไปใช้กับระบบส่งกำลังต่างๆได้อย่างยืดหยุ่น
4. ง่ายต่อการถอดประกอบและมีความสำคัญในการประกอบสูง
|
| ขนาด | ระบุ | ความเร็ว | มิติข้อมูลหลัก | ประเทศ rnmn ที่อนุญาต | โมเมนต์ความเฉื่อย | น้ำหนัก | ||||||
| แรงบิด | dmax | ดี | อา | บี | หลี่ | เจ | แกน | เชิงมุม | กิโลกรัม | |||
| นม | รอบ/นาที | มม | มม | (° ) | กิโลกรัม.m2 | |||||||
| DJMOO | 9.8 | 20000 | 20 | 57 | 4.9 | 20 | 44.9 | 10 | ±0.8 | 1 | 1.74 | 0.14 |
| DJMO1 | 33 | 20000 | 22 | 68 | 6.1 | 26 | 58.1 | 13 | ±0.8 | 1 | 8 | 0.6 |
| DJMO2 | 90 | 20000 | 32 | 81 | 6.6 | 26 | 58.6 | 16 | ±1.0 | 1 | 24 | 1.1 |
| DJMO3 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 66.4 | 22 | ±1.2 | 1 | 48 | 1.7 |
| DJM04 | 245 | 15000 | 42 | 104 | 112 | 34D | 79.2 | 20 | ±1.4 | 1 | 80 | 2.5 |
| DJMO5 | 420 | 13000 | 50 | 126 | 11.7 | 42 | 95.7 | 25 | ±1.6 | 45 | 224 | 4.3 |
| DJM06 | 772 | 12000 | 60 | 143 | 11.7 | 48 | 107.7 | 28 | ±1.8 | 45 | 440 | 6.9 |
| DJM07 | 1270 | 10000 | 75 | 168 | 16.8 | 58 | 132.8 | 23 | ±2.0 | 45 | 1080 | 11.3 |
| DJM08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | ±2.2 | 45 | 3380 | 16.7 |
| DJM09 | 3320 | 9000 | 95,0 | 214 | 21.6 | 77 | 175.6 | 22 | ±2.4 | 45 | 3520 | 22.7 |
| DJM1O | 4900 | 8000 | 108 | 246 | 23.9 | 89 | 201.9 | 23 | ±2.6 | 45 | 7200 | 35.4 |
| DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | ±2.8 | 45 | 12800 | 52 |
| DJM12 | 8900 | 6300 | 110 | 276 | 17.5 | 128 | 273.5 | ±1.8 | 45 | 14400 | 57.2 | |
| DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ±2.0 | 30 | 22200 | 77.3 | |
| DJM14 | 25410 | 4700 | 155 | 346 | 21.5 | 182 | 385.5 | ±2.0 | 30 | 40800 | 123 | |
| DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ±2.0 | 30 | 64800 | 156 | |
| DJM16 | 47120 | 3900 | 180 | 410 | 29.5 | 214 | 457^ | ±2.2 | 30 | 100200 | 191 | |
| DJM17 | 57000 | 3500 | 190 | 445 | 29.5 | 225 | 479.5 | ±2.2 | 30 | 133000 | 245 | |
| DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | ±2.4 | 30 | 186600 | 329 | |
| DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | ±2.4 | 30 | 288000 | 394 | |
| DJM2O | 102100 | 2800 | 255 | 556 | 32.5 | 305 | 642.5 | ±2.5 | 30 | 448200 | 530 | |
| DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | ±2.7 | 30 | 609600 | 619 | |
| DJM22 | 146350 | 2150 | 275 | 630 | 34.5 | 332 | 698.5 | ±2.8 | 30 | 831600 | 683 | |
| DJM23 | 173830 | 2000 | 290 | 655 | 35.5 | 348 | 731S | ±3.0 | 30 | 1070400 | 791 | |
Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ
ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ
แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ
Q1: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
ตอบ: เราเป็นโรงงาน
Q2: คุณให้ตัวอย่างหรือไม่?มันฟรีหรือพิเศษ?
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ แต่ไม่ฟรี อันที่จริงแล้วเรามีหลักการราคาที่ดีมาก เมื่อคุณทำการสั่งซื้อจำนวนมาก ต้นทุนของตัวอย่างจะถูกส่งคืนให้คุณ
Q3: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?
A: โดยทั่วไป 10-15 วันหากสินค้าอยู่ในสต็อกหรือ 7-25 วันถ้าสินค้าไม่มีในสต็อกก็เป็นไปตามปริมาณ
Q4: การรับประกันของคุณนานแค่ไหน?
ตอบ: การรับประกันของเราคือ 12 เดือน
Q5 : คุณมีขั้นตอนการตรวจสอบการมีเพศสัมพันธ์หรือไม่?
A: ตรวจสอบตัวเอง 100% ก่อนบรรจุ
Q6.การชำระเงินของคุณคืออะไร?
ตอบ: 1) 100% ที/ที2) ล่วงหน้า 30% อื่น ๆ ก่อนจัดส่ง3) L/C Q7: ฉันสามารถเยี่ยมชมโรงงานของคุณก่อนสั่งซื้อได้หรือไม่?ตอบ: แน่นอนยินดีต้อนรับเข้าสู่โรงงานของเรา
