สถานที่กำเนิด	ฉางโจว ประเทศจีน
ชื่อแบรนด์	jude
ได้รับการรับรอง	CE、ISO
หมายเลขรุ่น	คัปปลิ้งไดอะแฟรมเดี่ยว

ระบบส่งกำลัง	0.1 – 70 MW
ความเร็ว	สูงถึง 80,000 รอบต่อนาที
แรงบิด	สูงถึง 1 500,000 Nm
ออกแบบโมเดล	ไดอะแฟรมเดี่ยว ไดอะแฟรมคู่
ประเภทการเชื่อมต่อ	ภายในฮับ ศูนย์กลางภายนอก หน้าแปลน
การเชื่อมต่อไดอะแฟรม - แขน	กลอน

ขนาด	แรงบิด	แรงบิดสูงสุด	ความเร็ว	เบื่อ	ความยาว				ดี	บิด	t	ความเฉื่อย	ม

	Tn	Tmax	[n]	d						ค		ฉัน	/ กก. ≈
	/น·ม	/น·ม	/r·มิน	(H7)	ประเภท Y	เจ, เจ1,		แอลแนะนำ		/N·m·rad-1		กิโลกรัม·m2 ≈
						พิมพ์ Z
					หลี่	หลี่	L1
JMI1	25	80	6000	14	32	-	J1 27 Z1 20	35	90	1 × 104	8.8	0.0007	1
				16, 18, 19 ปี	42		30
				20, 22 ปี	52		38
JMI2	63	180	5000	18, 19	42	-	30	45	100	1.4 × 104	9.5	0.001	1.3
				20, 22, 24 ปี	52		38
				25	62		44
JMI3	100	315	5000	20, 22, 24 ปี	52	-	38	50	120	1.87 × 104	11	0.0024	2.3
				25, 28 ปี	62		44
				30	82		60
JMI4	160	500	4500	24	52	-	38	55	130	3.12 × 104	12.5	0.0037	3.3
				25, 28 ปี	62		44
				30, 32, 35	82		60
JMI5	250	710	4000	28	62	-	44	60	150	4.32 × 104	14	0.0083	5.3
				30-32-35	82		60
				40	112		84
JMI6	400	1120	3600	32, 35, 38	82	82	60	65	170	6.88 × 104	15.5	0.0159	8.7
				40, 42, 45	112	-	84
				, 48, 50
JMI7	630	1800	3000	40, 42 ปี	112	112	84	70	210	10.35 × 104	19	0.0432	14.3
				45, 45, 50		-
				, 55, 56
				60	142		107
JMI8	1000	2500	2800	45, 48	112	112	84	80	240	16.11 × 104	22.5	0.0879	22
				50, 55, 56		-
				60-63-65	142		107
JMI9	1600	4000	2500	55, 56	112	112	84	85	260	26.17 × 104	24	0.1415	29
				60, 63, 65	142	-	107
				, 70, 71, 75
				80	172		132
JMI10	2500	6300	2000	63, 65, 70	142	142	107	90	280	7.88 × 104	17	0.2974	52
				, 71, 75
				80-85-90	172	-	132
JMI11	4000	9000	1800	75	142	142	107	95	300	10.49 × 104	19.5	0.4782	69
				80-85-90	172	-	132
				100, 110	212		167
JMI12	6300	12500	1600	90, 95	172	-	132	120	340	14.07 × 104	23	0.8067	94
				100, 110	212		167
				, 120, 125
JMI13	10000	18000	1400	100, 110	212	-	167	135	380	19.23 × 104	28	1.7053	128
				, 120, 125
				130, 140	252		202
JMI14	16000	28000	1200	120, 125	212	-	167	150	420	30.01 × 104	31	2.6832	184
				130, 140, 150	252		202
				160	302		242
JMI15	25000	40000	1120	140, 150	252	-	202	180	480	47.46 × 104	37.5	4.8015	263
				160, 170, 180	302		242
JMI16	40000	56000	1000	160, 170, 180	302	-	242	200	560	68.09 × 104	41	9.4118	384
				190, 200	352		282
JMI17	63000	80000	900	190, 200, 220	352	-	282	220	630	101.3 × 104	47	18.3753	561
				240	410		330
JMI18	100000	125000	800	220	352	-	282	250	710	161.4 × 104	54.5	28.2033	723
				240, 250, 260	410		330
JMI19	160000	20000	700	250, 260	410	-	330	280	800	79.3 × 104	48	66.5813	1267
				280,300,320	470		380

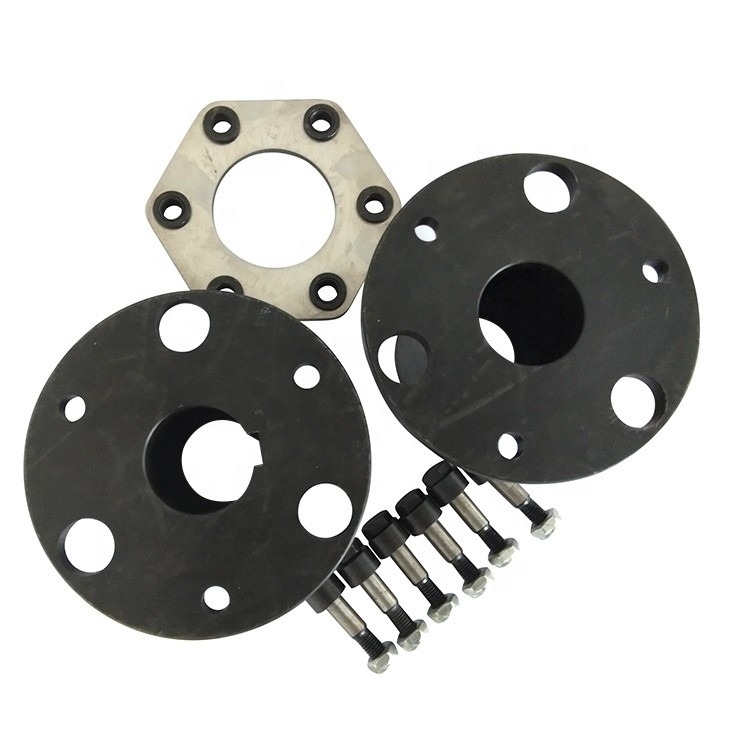

ข้อต่อไดอะแฟรมยืดหยุ่นเดี่ยว JM ปรับแต่งด้วยรูกุญแจ
