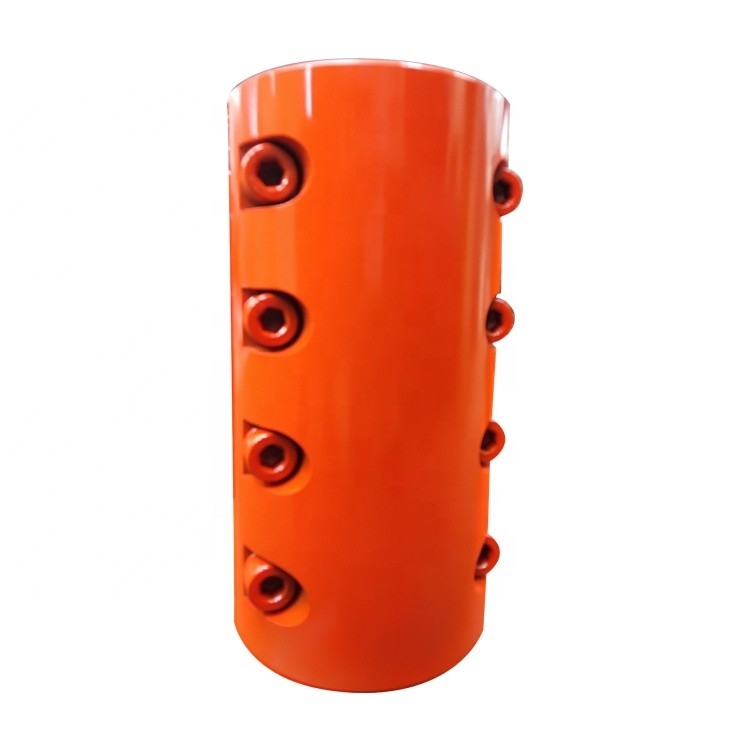

คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม
  • คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม
  • คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม
คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม

คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม

สถานที่กำเนิด ฉางโจว ประเทศจีน
ชื่อแบรนด์ jude
ได้รับการรับรอง CE、ISO
รายละเอียดสินค้า
อุตสาหกรรมที่เกี่ยวข้อง:
โรงงานผลิต, ร้านซ่อมเครื่องจักร, งานก่อสร้าง, พลังงานและเหมืองแร่
ยืดหยุ่นหรือแข็ง:
แข็ง
มาตรฐานหรือไม่เป็นมาตรฐาน:
มาตรฐาน
วัสดุ:
เหล็ก
ชื่อผลิตภัณฑ์:
JQ แคลมป์แยกคัปปลิ้งแบบแข็ง
รูเพลา:
25-170
ขนาด:
200-710(มม.)
เส้นผ่านศูนย์กลางรู:
170(มม.)
อัตราแรงบิด:
125-16000
ความเร็วที่อนุญาต:
3800-1000(รอบ/ม.)
การรักษาความร้อน:
การอบชุบด้วยความร้อนความถี่สูง
การรักษาพื้นผิว:
Carburizing, ใส่ร้ายป้ายสี, ไฟฟ้า, ดับ
ลักษณะเฉพาะ:
อย่างง่าย
แอปพลิเคชัน:
อุปกรณ์อุตสาหกรรม
ท่าเรือ:
เทียนจิน
แสงสูง:

คัปปลิ้งแยกเพลาแคลมป์

,

คัปปลิ้งแยกเพลาเหล็ก

,

คัปปลิ้งแข็งแบบแยกแคลมป์

รายละเอียดสินค้า

ข้อต่อแยกเพลาแข็งแบบหนีบ JQ



รายละเอียดสินค้า

สแตนเลสสตีลแคลมป์คัปปลิ้งเป็นคัปปลิ้งสแตนเลสที่ใช้กันทั่วไปใช้สำหรับเชื่อมต่อเพลากวนสองอันเมื่อเพลากวนของเครื่องปฏิกรณ์ยาวเกินไปและผลิตขึ้นเป็นสองส่วนถ้าเพลาส่งออกของตัวลดแนวตั้งเชื่อมต่อกับเพลากวนของเครื่องปฏิกรณ์ ให้ใช้ข้อต่อหนีบควรเลื่อนไปข้างหน้าเมื่อสั่งซื้อ เพื่อใช้ข้อกำหนดที่ไม่ได้มาตรฐานสำหรับขนาดของเพลาส่งออก



เมื่อประกอบและถอดคัปปลิ้งแคลมป์สแตนเลสแล้ว เพลาไม่จำเป็นต้องเคลื่อนที่ตามแนวแกน ดังนั้นจึงสะดวกมากในการประกอบและถอดแยกชิ้นส่วนข้อเสียของคัปปลิ้งแคลมป์คือความแม่นยำในการจัดตำแหน่งแกนของเพลาทั้งสองนั้นต่ำ โครงสร้างและรูปร่างค่อนข้างซับซ้อน และความแม่นยำในการผลิตและความสมดุลค่อนข้างสูงต่ำ เหมาะสำหรับโอกาสที่มีความเร็วต่ำและน้ำหนักที่มั่นคงโดยปกติ ความเร็วเชิงเส้นของขอบด้านนอกจะไม่เกิน 5 เมตร/วินาทีเมื่อความเร็วเชิงเส้นเกิน 5 เมตร/วินาที จำเป็นต้องมีการตรวจสอบเครื่องชั่ง


1. เพื่อให้สภาวะสมดุล ควรติดตั้งสลักเกลียวทั้งแบบบวกและแบบย้อนกลับคัปปลิ้งคอลเล็ตไม่มีคุณสมบัติการชดเชยแนวแกน แนวรัศมี และเชิงมุม
2. ลักษณะของคัปปลิ้งแคลมป์สแตนเลสนั้นคล้ายกับคัปปลิ้งของเชลล์ โครงสร้างเรียบง่าย การประกอบและการถอดประกอบสะดวก และเหมาะสำหรับโอกาสที่มีความเร็วต่ำ (_ความเร็วรอบวงคือ 5M/S) ไม่ แรงกระแทกและแรงสั่นสะเทือนที่มั่นคงสำหรับการประกบเพลาแนวตั้ง เช่น เครื่องกวน
3. คัปปลิ้งแคลมป์ใช้เปลือกที่แบ่งตามแกนสองอัน ซึ่งยึดด้วยสลักเกลียวเพื่อให้ทราบถึงการเชื่อมต่อของเพลาทั้งสองแรงบิดถูกส่งโดยแรงเสียดทานระหว่างพื้นผิวของข้อต่อครึ่งตัวทั้งสอง และปุ่มแบบเรียบจะใช้เป็นอุปกรณ์เสริมเข้าร่วม.



คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 0

ขนาด เส้นผ่านศูนย์กลางของรู Mmax ดี หลี่ L1 L2 L0 n-d0 d1 d2 a1 b1 l1 l2 R ฉ ข t น้ำหนัก (กิโลกรัม)
(H8/j7) (H11/h11) (H11) (H11)
JQ-25 25 90 95 110 20 45 58 4-12 32 20 5 4 35 60 0.2 0.4 8 28.3 4.47
JQ-30 30 90 102 130 20 55 64 4-14 38 25 5 4 45 70 0.2 0.4 8 33.3 4.47
JQ-35 35 236 118 162 20 71 80 4-14 43 30 5 4 55 85 0.4 0.6 10 38.3 7.6
JQ-40 40 236 118 162 20 71 80 4-14 48 35 5 6 55 85 0.4 0.6 12 43.3 7.6
JQ-45 45 530 135 190 24 83 94 4-14 57 37 6 5 70 100 0.4 0.6 14 48.8 10.85
JQ-50 50 530 135 190 24 83 94 4-14 62 42 6 5 70 100 0.4 0.6 14 53.8 10.85
JQ-55 55 530 135 190 24 83 94 4-14 67 47 6 5 70 100 0.6 1 16 59.3 10.85
JQ-60 60 1400 172 250 30 110 124 6-18 73 50 8 6 100 130 0.6 1 18 64.4 25.06
JQ-65 65 1400 172 250 30 110 124 6-18 78 55 8 6 100 130 0.6 1 18 69.4 25.06
JQ-70 70 1400 172 250 30 110 124 6-18 83 60 8 6 100 130 0.6 1 20 74.9 25.06
JQ-80 80 2650 185 280 38 131 138 6-18 94 7 10 8 110 145 0.6 1 22 85.4 30.16
JQ-85 85 2650 185 280 38 121 138 6-18 99 75 10 8 110 145 0.6 1 22 90.4 30.16
JQ-90 90 5200 230 330 38 146 164 6-23 105 80 10 8 140 170 0.6 1 25 95.4 56.38
JQ-95 95 5200 230 330 38 146 164 6-23 110 85 10 8 140 170 0.6 1 25 100.4 56.38
JQ-100 100 5200 230 330 38 146 164 6-23 115 90 10 8 140 170 0.6 1 28 106.4 56.38
JQ-105 105 5200 230 330 38 146 164 6-23 120 95 10 8 140 170 0.6 1 28 111.4 56.38
JQ-110 110 9000 260 390 46 172 190 6-23 125 100 12 10 160 200 0.6 1 28 116.4 90
JQ-115 115 9000 260 390 46 172 190 6-23 130 105 12 10 160 200 0.6 1 32 122.4 90
JQ-120 120 9000 260 390 46 172 190 6-23 135 110 12 10 160 200 0.6 1 32 127.4 90
JQ-125 125 15000 280 440 54 193 210 8-23 140 115 14 12 180 225 0.6 1 32 132.4 125
JQ-130 130 15000 280 440 54 193 210 8-23 146 118 14 12 180 225 0.6 1 32 137.4 125
JQ-140 140 15000 300 440 54 193 230 8-23 158 128 14 12 180 225 0.6 1 36 148.4 125
JQ-150 150 28000 340 500 64 218 260 8-33 170 134 16 14 200 255 0.6 1 36 158.4 215
JQ-160 160 28000 340 500 64 218 260 8-33 180 144 16 14 200 255 0.6 1 40 169.4 215
JQ-180 180 31000 380 560 72 244 300 8-33 200 162 18 16 240 285 1 1.5 45 190.4 350
JQ-200 200 33750 420 640 80 280 340 8-33 220 182 20 18 270 325 1 1.5 45 210.4 516
รูปภาพสินค้า

คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 1คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 2คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 3คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 4คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 5คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 6คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 7

บรรจุภัณฑ์และการจัดส่ง

คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 8

เกี่ยวกับเรา

คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 9

Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ

ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ

แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ

คัปปลิ้งแยกเพลาแข็งแบบหนีบเหล็กสำหรับอุปกรณ์อุตสาหกรรม 10

คำถามที่พบบ่อย

Q1: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?

ตอบ: เราเป็นโรงงาน



Q2: คุณให้ตัวอย่างหรือไม่?มันฟรีหรือพิเศษ?

ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ แต่ไม่ฟรี อันที่จริงแล้วเรามีหลักการราคาที่ดีมาก เมื่อคุณทำการสั่งซื้อจำนวนมาก ต้นทุนของตัวอย่างจะถูกส่งคืนให้คุณ



Q3: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?

A: โดยทั่วไป 10-15 วันหากสินค้าอยู่ในสต็อกหรือ 7-25 วันถ้าสินค้าไม่มีในสต็อกก็เป็นไปตามปริมาณ



Q4: การรับประกันของคุณนานแค่ไหน?

ตอบ: การรับประกันของเราคือ 12 เดือน



Q5 : คุณมีขั้นตอนการตรวจสอบการมีเพศสัมพันธ์หรือไม่?

A: ตรวจสอบตัวเอง 100% ก่อนบรรจุ



Q6.การชำระเงินของคุณคืออะไร?

ตอบ: 1) 100% ที/ที2) ล่วงหน้า 30% อื่น ๆ ก่อนจัดส่ง3) L/C Q7: ฉันสามารถเยี่ยมชมโรงงานของคุณก่อนสั่งซื้อได้หรือไม่?ตอบ: แน่นอนยินดีต้อนรับเข้าสู่โรงงานของเรา
