ข้อต่อไดอะแฟรมแบบยืดหยุ่น
>
|
|
| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |
ตามแรงบิดที่คำนวณ Tc แรงบิดระบุ Tn ที่คล้ายกันสามารถเลือกได้จากชุดมาตรฐาน และการเลือกควรเป็นไปตามTn≥Tcแบบจำลอง (ข้อกำหนด) ของคัปปลิ้งยางไดอะแฟรมแบบยืดหยุ่นถูกเลือกไว้เบื้องต้น และความเร็วในการหมุนที่อนุญาต [n], มิติขนาดใหญ่ในแนวรัศมี D และขนาดแกน L0 ของคัปปลิ้งไดอะแฟรมแบบยืดหยุ่นสามารถพบได้จากมาตรฐาน ซึ่งสามารถตอบสนอง ความเร็วในการเชื่อมต่อชิ้นไดอะแฟรมยืดหยุ่น n≤[n]
กำลังของเครื่องจ่ายไฟในระบบส่งกำลังควรมากกว่ากำลังที่เครื่องชิ้นงานต้องการตามกำลังและความเร็วของเครื่องจ่ายไฟ สามารถคำนวณช่วงเวลาสั้น ๆ ทางทฤษฎี T ของปลายความเร็วสูงที่เชื่อมต่อกับเครื่องจ่ายไฟได้ตามค่าสัมประสิทธิ์สภาพ I K และสัมประสิทธิ์ที่เกี่ยวข้องอื่นๆ สามารถคำนวณแรงบิด Tc ของคัปปลิ้งไดอะแฟรมยืดหยุ่นได้คัปปลิ้งไดอะแฟรมยืดหยุ่น T เป็นสัดส่วนผกผันกับ n ดังนั้นปลายความเร็วต่ำ T มากกว่าปลายความเร็วสูง T

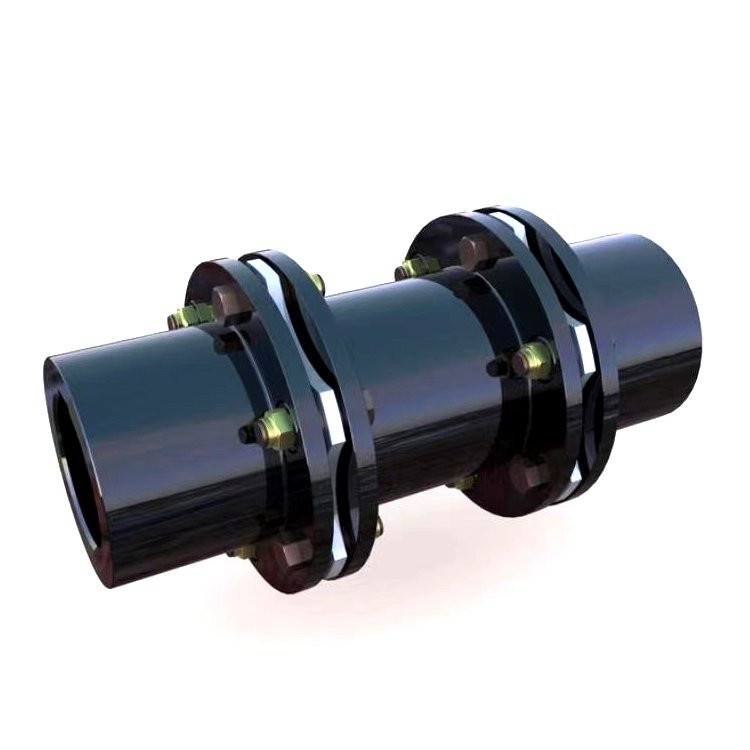

ข้อต่อไดอะแฟรมแบบยืดหยุ่นไดอะแฟรมคู่คุณภาพสูง JMIIJ ชดเชยการเยื้องศูนย์สองแกน การกระจัดในแนวรัศมีที่แข็งแกร่ง ความยืดหยุ่นขนาดเล็ก และการกระจัดในแนวแกนขนาดใหญ่ ทำให้เกิดการกระจัดในแนวแกน แนวรัศมี และเชิงมุมJMIIJ High Quality Double Disc Flexible Diaphragm Coupling แตกต่างจากคัปปลิ้งไดอะแฟรมทั่วไปพวกเขาไม่เพียงเชื่อมต่อเพลากลาง ขยายระยะการส่ง แต่ยังมีไดอะแฟรมสองตัวเพื่อเพิ่มจำนวนการชดเชยความยืดหยุ่น ดังนั้นจึงเรียกว่าคัปปลิ้งไดอะแฟรมคู่
JMIIJ ไดอะแฟรมคัปปลิ้งแบบไดอะแฟรมแบบยืดหยุ่นดิสก์คู่คุณภาพสูงสามารถถ่ายโอนความเร็ว การทำงานโดยไม่มีความแตกต่างในการหมุน และสามารถใช้สำหรับการส่งผ่านทางกลที่แม่นยำประสิทธิภาพการส่งสัญญาณสูงถึง 99.86% ในการส่งกำลัง โดยเฉพาะอย่างยิ่งสำหรับการส่งกำลังสูงที่มีความเร็วปานกลางและสูงโครงสร้างเรียบง่าย น้ำหนักเบา ปริมาณน้อย และสะดวกในการประกอบและถอดประกอบไม่ต้องเคลื่อนย้ายเครื่องไปติดตั้งโดยไม่ต้องหล่อลื่นปรับให้เข้ากับอุณหภูมิสูง (-80+300) และสภาพแวดล้อมการทำงานที่ไม่ดี และสามารถใช้งานได้อย่างปลอดภัยภายใต้สภาวะการกระแทกและการสั่นสะเทือนมีการดูดซับแรงกระแทกที่ชัดเจน ไม่มีเสียงดัง ไม่มีการสึกหรอ
วัสดุที่มีจำหน่าย | สแตนเลส: SS201, SS301, SS303, SS304, SS316, SS416 เป็นต้น 35CrMo 40CrMo42 CrMo เหล็ก: เหล็กอ่อน, เหล็กกล้าคาร์บอน, 4140, 4340, Q235, Q345B, 20#, 45# อลูมิเนียม:AL6061, Al6063, AL6082, AL7075, AL5052, A380 เป็นต้น เหล็ก:A36, 45 #, 1213, 12L14, 1215 เป็นต้น พลาสติก:ABS, PC, PE, POM, Delrin, Nylon, , PP, PEI, Peek หรือตามที่ลูกค้าต้องการ |
กลึง CNC | φ0.5 - φ300 * 750 มม.,+/-0.005 มม. |
งานกัดซีเอ็นซี | 510 * 1020 * 500 มม.(สูงสุด),+/-0.001 มม.-+/-0.005 มม. |
เสร็จสิ้นพื้นผิว | อลูมิเนียม: อะโนไดซ์ใส, อะโนไดซ์สี, พ่นทรายอโนไดซ์, ฟิล์มเคมี, แปรง, ขัด, โครเมี่ยม สแตนเลส: ขัด, ทู่, พ่นทราย, แกะสลักด้วยเลเซอร์ เหล็ก: ชุบสังกะสี, ออกไซด์สีดำ, ชุบนิกเกิล, ชุบโครเมี่ยม, Carburized, การรักษาความร้อนผงเคลือบ พลาสติก: ภาพวาด, ชุบโครเมี่ยม, ขัด, พ่นทราย, แกะสลักด้วยเลเซอร์ |
รูปแบบการวาด | IGS,STP,X_T ,DXF,DWG , Pro/E, PDF |
อุปกรณ์ทดสอบ | เครื่องมือวัด, โปรเจ็กเตอร์, CMM, เครื่องวัดระยะสูง, ไมโครมิเตอร์, เกจวัดเกลียว, คาลิปเปอร์, เกจพิน ฯลฯ |
|
Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ
ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ
แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ
