| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |
| หมายเลขรุ่น | HLL |

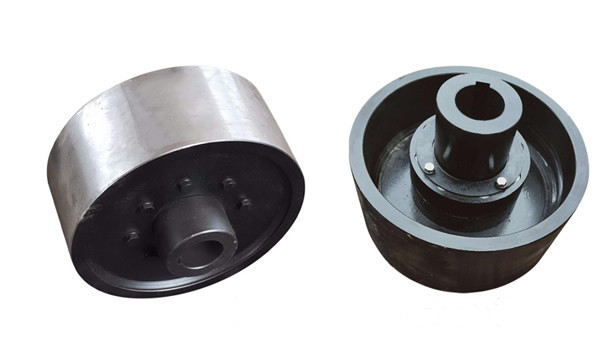

การแนะนำของ HLL ข้อต่อแบบยืดหยุ่นของไนลอนแบบยืดหยุ่นได้พร้อมล้อเบรค
ประเภท HLL พร้อมความยืดหยุ่นของล้อเบรก ข้อต่อพินได้รับการระบุว่าเป็น GB5014-85 มาตรฐาน เหมาะสำหรับการเชื่อมต่อทางกลที่หลากหลายของเพลาขับสายโคแอกเซียลสองเส้น มักใช้สำหรับอุณหภูมิในการทำงานที่เคลื่อนที่ด้วยความเร็วสูงและต่ำบ่อยครั้งคือ -20 ~ +80;แรงบิดเล็กน้อยของการส่งกำลังคือ 40 ~ 20000N.m คัปปลิ้งพินแบบยืดหยุ่นมีโครงสร้างที่เรียบง่ายและสมเหตุสมผลสมมาตรและเปลี่ยนได้ทั้งสองด้าน, อายุการใช้งานยาวนาน, ช่วยให้เคลื่อนที่ตามแนวแกนขนาดใหญ่,และมีคุณสมบัติในการกันกระแทกและดูดซับแรงกระแทกคัปปลิ้งพินแบบยืดหยุ่นชนิด HLL นั้นเรียบง่ายในโครงสร้างและง่ายต่อการผลิตสะดวกกว่าในการประกอบและถอดชิ้นส่วนยางยืดโดยไม่ต้องขยับทั้งสองส่วนของข้อต่อ วัสดุขององค์ประกอบยืดหยุ่น (ขายางยืด) โดยทั่วไปคือไนลอนซึ่งมีความสามารถในการชดเชยความเบี่ยงเบนของทั้งสองแกนในปริมาณเล็กน้อยส่วนที่ยืดหยุ่นถูกเฉือนระหว่างการใช้งานและมีความน่าเชื่อถือในการทำงานต่ำเหมาะสำหรับเพลาส่งกำลังความเร็วปานกลางที่มีมากความต้องการต่ำสภาพการทำงานที่ต้องการความน่าเชื่อถือในการทำงานที่สูงขึ้น
| แบบอย่าง | แรงบิด | ความเร็ว [n] | เบื่อ | ความยาว | D0 | ดี | บี | ส | โมเมนต์ความเฉื่อย | น้ำหนัก |
| Tn | r / นาที | d1,d2, dz | Y ประเภท J, J1, Z1 ประเภท | กก.㎡ | กิโลกรัม | |||||
| นม | มม | L,L1 | ||||||||
| HLL1 | 315 | 5600 | 20-35 | 38-82 | 200 | 120 | 85 | 2.5 | 218 | 11 |
| HLL2 | 630 | 5000 | 30-48 | 60-112 | 200 | 160 | 85 | 2.5 | 2.45 | 14 |
| HLL3 | 630 | 1900 | 30-48 | 60-112 | 315 | 160 | 132 | 2.5 | 13.08 | 25 |
| HLL4 | 1250 | 1900 | 40-63 | 84-142 | 315 | 195 | 132 | 3 | 16.6 | 40 |
| HLL5 | 1250 | 1400 | 40-63 | 84-142 | 400 | 195 | 168 | 3 | 49.2 | 59 |
| HLL6 | 2000 | 1400 | 50-75 | 84-142 | 400 | 220 | 168 | 3 | 57.6 | 69 |
| HLL7 | 2000 | 1120 | 50-75 | 84-142 | 500 | 220 | 210 | 3 | 127.4 | 91 |
| HLL8 | 3150 | 1400 | 60-85 | 107-172 | 400 | 280 | 168 | 4 | 161.7 | 88 |
| HLL9 | 3150 | 1120 | 60-85 | 107-172 | 500 | 280 | 210 | 4 | 129.2 | 113 |
| HLL10 | 6300 | 1120 | 70-110 | 102-212 | 500 | 320 | 210 | 4 | 156 | 156 |
| HLL11 | 6300 | 960 | 70-110 | 102-212 | 630 | 320 | 265 | 4 | 314 | 187 |
| HLL12 | 10000 | 960 | 80-125 | 132-212 | 630 | 360 | 265 | 5 | 328 | 326 |
| HLL13 | 16000 | 800 | 100-140 | 167-252 | 710 | 410 | 298 | 5 | 713 | 337 |
| HLL14 | 25000 | 800 | 110-180 | 167-302 | 710 | 480 | 298 | 6 | 849 | 458 |
| HLL15 | 25000 | 710 | 110-180 | 167-302 | 800 | 480 | 335 | 6 | 1231 | 504 |
Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ
ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ
แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ
Q1: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
ตอบ: เราเป็นโรงงาน
Q2: คุณให้ตัวอย่างหรือไม่?มันฟรีหรือพิเศษ?
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ แต่ไม่ฟรี อันที่จริงแล้วเรามีหลักการราคาที่ดีมาก เมื่อคุณทำการสั่งซื้อจำนวนมาก ต้นทุนของตัวอย่างจะถูกส่งคืนให้คุณ
Q3: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?
A: โดยทั่วไป 10-15 วันหากสินค้าอยู่ในสต็อกหรือ 7-25 วันถ้าสินค้าไม่มีในสต็อกก็เป็นไปตามปริมาณ
Q4: การรับประกันของคุณนานแค่ไหน?
ตอบ: การรับประกันของเราคือ 12 เดือน
Q5 : คุณมีขั้นตอนการตรวจสอบการมีเพศสัมพันธ์หรือไม่?
A: ตรวจสอบตัวเอง 100% ก่อนบรรจุ
Q6.การชำระเงินของคุณคืออะไร?
ตอบ: 1) 100% ที/ที2) ล่วงหน้า 30% อื่น ๆ ก่อนจัดส่ง3) L/C Q7: ฉันสามารถเยี่ยมชมโรงงานของคุณก่อนสั่งซื้อได้หรือไม่?ตอบ: แน่นอนยินดีต้อนรับเข้าสู่โรงงานของเรา
