| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |
| หมายเลขรุ่น | ข้อต่อยางยืดหยุ่น FCL |

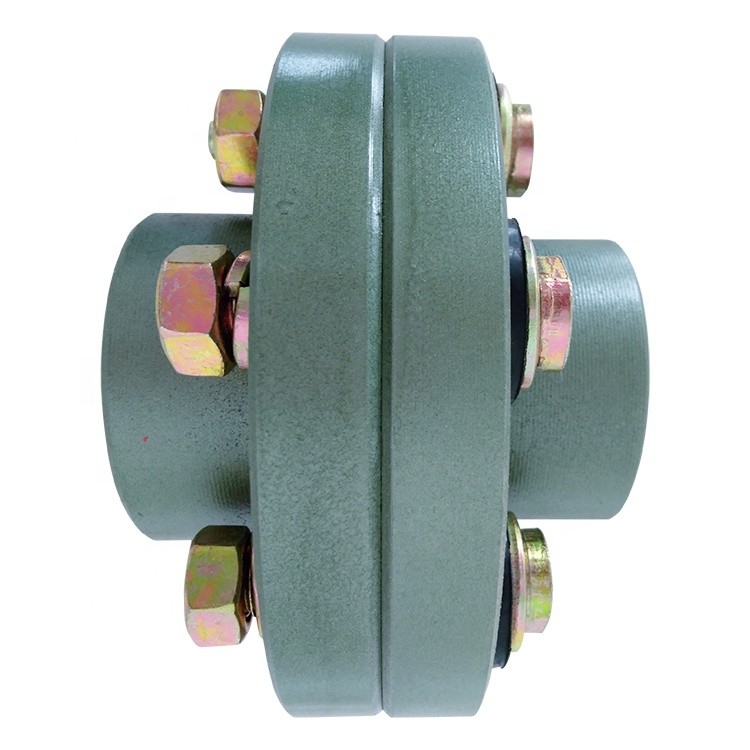

FCL Coupling Pin Bush Coupling สำหรับเครื่องปั่นและทอผ้า
Pin Bush Coupling มีหน้าแปลนพร้อมการออกแบบโบลต์ยาง NBR ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ปั๊ม ระบบไฮดรอลิกและนิวแมติก ฯลฯ คัปปลิ้ง FCL มีชื่อเสียงในด้านการออกแบบที่กะทัดรัด ความทนทาน ตลอดจนการติดตั้งและบำรุงรักษาง่ายตราบใดที่การเคลื่อนตัวสัมพัทธ์ระหว่างเพลายังคงอยู่ในพิกัดความเผื่อที่กำหนด คัปปลิ้งพินและบุชจะทำงานอย่างราบรื่นไปอีกหลายปี ช่วยลดเวลาหยุดทำงานที่จำเป็นสำหรับการเปลี่ยนบ่อยครั้ง และที่สำคัญที่สุดคือช่วยประหยัดค่าใช้จ่ายสำหรับผู้ใช้ปลายทาง
คุณสมบัติการมีเพศสัมพันธ์แบบยืดหยุ่นของ FCL: การดูดซับแรงสั่นสะเทือนที่ดีสามารถทำให้การเคลื่อนไหวของเพลาที่ใช้งานเพื่อส่งไปยังเพลาแบบพาสซีฟได้อย่างราบรื่นไม่มีแรงขับตามแนวแกนในการส่งสัญญาณถอดประกอบและประกอบได้ง่าย ตราบใดที่ถอดสลักข้อต่อออก การเชื่อมต่อระหว่างแอคทีฟและพาสซีฟสามารถแยกออกได้หากการเคลื่อนย้ายสัมพัทธ์ของเพลาทั้งสองสามารถเก็บไว้ภายในช่วงที่กำหนดหลังการติดตั้งและการปรับ คัปปลิ้งจะมีประสิทธิภาพที่น่าพอใจและอายุการใช้งานยาวนาน
ดังนั้นจึงสามารถใช้กันอย่างแพร่หลายในระบบเพลาส่งกำลังขนาดกลางและขนาดเล็กต่างๆ ที่ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าที่มีโหลดขนาดเล็ก เช่น ตัวลดขนาด ระบบส่งกำลัง ปั๊ม เครื่องพิมพ์และเครื่องย้อมสี รอก เครน คอมเพรสเซอร์ สายพานลำเลียง เครื่องจักรสิ่งทอ รอก โรงสีลูก ฯลฯ
| กสิณ เลขที่ | อา | d | หลี่ | C1 | C2 | บี | F1 | F2 | น | เอ | เอ็ม | t | อะไหล่No. | แม็กซ์แรงบิด | แม็กซ์ RPM | ความเยื้องศูนย์ | มุม | สิ้นสุดการเล่น |
| FCL 100 | 100 | 11~25 | 35.5 | 42.5 | 42.5 | 67 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 29น.ม | 4000 | 0.1 | 1/6° | ±2.1 |
| FCL 112 | 112 | 13~28 | 40 | 50 | 50 | 75 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 33N.m | 4000 | 0.1 | 1/6° | ±2.1 |
| FCL 125 | 125 | 13~32 | 45 | 56 | 50 | 85 | 18 | 18 | 4 | 14 | 32 | 3 | #3 | 73Nm | 4000 | 0.1 | 1/6° | ±2.1 |
| FCL 140 | 140 | 13~38 | 50 | 71 | 63 | 100 | 18 | 18 | 6 | 14 | 32 | 3 | #3 | 130Nm | 4000 | 0.2 | 1/6° | ±2.1 |
| FCL 160 | 160 | 15~45 | 56 | 80 | 80 | 115 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 200Nm | 4000 | 0.2 | 1/6° | ±2.1 |
| FCL 180 | 180 | 15~50 | 63 | 90 | 90 | 132 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 230Nm | 3500 | 0.2 | 1/6° | ±2.1 |
| FCL 200 | 200 | 21~56 | 71 | 100 | 100 | 145 | 22.4 | 22.4 | 8 | 20 | 41 | 4 | #4 | 440Nm | 3200 | 0.2 | 1/6° | ±2.8 |
| FCL 224 | 224 | 21~63 | 80 | 112 | 112 | 170 | 22.4 | 22.4 | 8 | 20 | 41 | 4 | #4 | 510Nm | 2850 | 0.2 | 1/6° | ±2.8 |
| FCL 250 | 250 | 25~71 | 90 | 125 | 125 | 180 | 28 | 28 | 8 | 25 | 51 | 4 | #5 | 850N.m | 2550 | 0.2 | 1/6° | ±2.8 |
| FCL 280 | 280 | 34~80 | 100 | 140 | 140 | 200 | 28 | 40 | 8 | 28 | 57 | 4 | #6 | 1500Nm | 2300 | 0.3 | 1/6° | ±2.8 |
| FCL 315 | 315 | 41~90 | 112 | 160 | 160 | 236 | 28 | 40 | 10 | 28 | 57 | 4 | #6 | 2200N.m | 2050 | 0.3 | 1/6° | ±2.8 |
| FCL 355 | 355 | 60~100 | 125 | 180 | 180 | 260 | 35.5 | 56 | 8 | 35.5 | 72 | 5 | #8 | 3500Nm | 1800 | 0.3 | 1/6° | ±3.5 |
| FCL 400 | 400 | 60~110 | 125 | 200 | 200 | 300 | 35.5 | 56 | 10 | 35.5 | 72 | 5 | #8 | 5000Nm | 1600 | 0.3 | 1/6° | ±3.5 |
| FCL 450 | 450 | 65~125 | 140 | 224 | 224 | 355 | 35.5 | 56 | 12 | 35.5 | 72 | 5 | #8 | 7100Nm | 1400 | 0.3 | 1/6° | ±3.5 |
| FCL 560 | 560 | 85~140 | 160 | 250 | 250 | 450 | 35.5 | 56 | 14 | 35.5 | 72 | 5 | #8 | 10000Nm | 1150 | 0.3 | 1/6° | ±3.5 |
| FCL 630 | 630 | 95~160 | 180 | 280 | 280 | 530 | 35.5 | 56 | 18 | 35.5 | 72 | 5 | #8 | 16000Nm | 1000 | 0.3 | 1/6° | ±3.5 |
Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ
ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , coupling column ข้อต่อขาแขนยืดหยุ่น, หมุดเดือยยืดหยุ่น, คัปปลิ้งพินเดือยยืดหยุ่น, คัปปลิ้งเพลาปั๊ม ฯลฯ
แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นตัวเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ
