ข้อต่อขากรรไกรแบบยืดหยุ่น
>
|
|
| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |
| หมายเลขรุ่น | SL ครอสสไลเดอร์คัปปลิ้ง(Q/JL03-2001) |

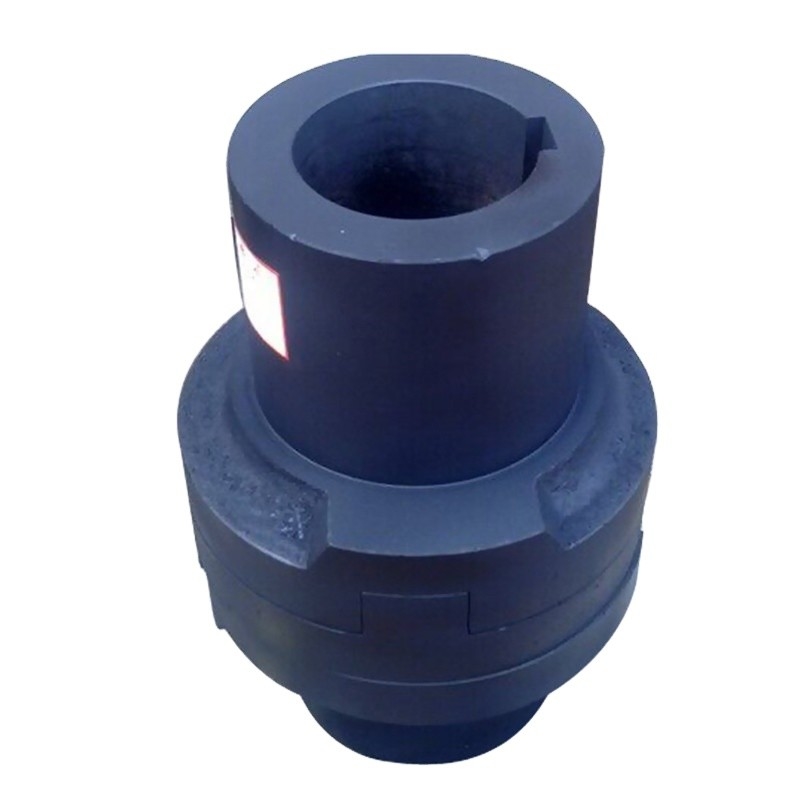

บทนำของ SL Flexible Oldham Coupling
SL Flexible Oldham Coupling เป็นของข้อต่อแบบสไลเดอร์, ข้อต่อแบบสไลเดอร์ SL ที่ปลายทั้งสองด้านมีร่องเรเดียลของตัวเลื่อนตรงกลางตามลำดับโดยมีเดือยและส่วนประกอบคลัปครึ่ง, ตรงกลางถึงปลายทั้งสองของเดือยบล็อกเลื่อนตั้งฉากกัน, ตามลำดับแทรกและร่อง 2.5 coupling ก่อตัวเป็นคู่ที่เคลื่อนที่ถ้าปริมาณของแนวแกนหรือโก่งตัวเลื่อนการเคลื่อนไหวในร่องเลื่อนเพื่อให้เพิ่มร่องหน้าการทำงานของน้ำมันหล่อลื่นและตัวเลื่อนถ้าทั้งสองไม่ศูนย์กลางเมื่อความเร็ว สูง เนื่องจากตัวเลื่อนประหลาดจะผลิตแรงเหวี่ยงหนีศูนย์กลางขนาดใหญ่และสึกหรอให้กับเพลา และทำให้รับน้ำหนักเพิ่มขึ้น จึงเหมาะสำหรับการถ่ายโอนภาระและโอกาสที่ความเร็วต่ำเท่านั้น
|
| สเปค | แรงบิดที่กำหนด Tn(N·M) |
ความเร็วที่อนุญาต [n]r/min |
เส้นผ่านศูนย์กลางของรูเพลา d |
ดี | D1 | หลี่ | ชม | ส | โมเมนต์ความเฉื่อย (กก.ม. 2) |
น้ำหนัก (กิโลกรัม) |
| SL70 | 120 | 250 | 15 ~ 18 | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| SL90 | 250 | 250 | 20 ~ 30 | 90 | 45 | 52 | 14 | 0.008 | 2.6 | |
| SL100 | 500 | 250 | 36 ~ 40 | 100 | 60 | 70 | 19 | 0.026 | 5.5 | |
| SL130 | 800 | 250 | 45 ~ 50 | 130 | 80 | 90 | 19 | 0.07 | 10 | |
| SL150 | 1250 | 250 | 55 ~ 60 | 150 | 95 | 112 | 19 | 0.14 | 15.5 | |
| SL170 | 2000 | 250 | 65 ~ 70 | 170 | 105 | 125 | 24 | 0.25 | 22.4 | |
| SL190 | 3200 | 250 | 75 ~ 80 | 190 | 110 | 140 | 29 | 0.5 | 31.5 | |
| SL210 | 5000 | 250 | 85 ~ 90 | 210 | 130 | 160 | 33 | 1.0 | 0.9 | 45 |
| SL240 | 8000 | 250 | 95 ~ 100 | 240 | 140 | 180 | 33 | 1.6 | 59.5 | |
| SL260 | 9000 | 250 | 100 ~ 110 | 260 | 160 | 190 | 33 | 2 | 76 | |
| SL280 | 10000 | 100 | 110 ~ 120 | 280 | 170 | 200 | 33 | 3 | 94.3 | |
| SL300 | 13000 | 100 | 120 ~ 130 | 300 | 180 | 210 | 43 | 4.3 | 111 | |
| SL320 | 16000 | 100 | 130 ~ 140 | 320 | 190 | 220 | 43 | 5.7 | 129 | |
| SL340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 8.4 | 162 | |
| SL360 | 32500 | 100 | 160 | 360 | 240 | 280 | 48 | 19.2 | 258 | |
| SL400 | 38700 | 80 | 170 | 400 | 260 | 300 | 48 | 26.1 | 305 | |
| SL460 | 63000 | 70 | 200 | 460 | 300 | 350 | 58 | 62.9 | 560 |
