ข้อต่อขากรรไกรแบบยืดหยุ่น
>
|
|
| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |
| หมายเลขรุ่น | LMZ |

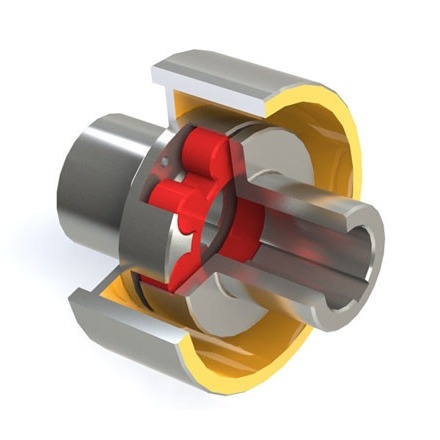

บทนำของ LMZ-II/MLL-II ข้อต่อแบบยืดหยุ่นพลัมพร้อมล้อเบรก
LMZ-II/MLL-II Flexible Integral Plum Coupling with Brake Wheel ส่วนใหญ่ประกอบด้วยฟันนูนสองซี่ ซึ่งยึดติดอย่างใกล้ชิดและต้องผ่านการอัดรีดในแนวรัศมีเพื่อส่งแรงบิดเมื่อแกนทั้งสองมีออฟเซ็ตสัมพัทธ์ องค์ประกอบยืดหยุ่นจะมีการเปลี่ยนรูปแบบยืดหยุ่นที่สอดคล้องกัน ซึ่งทำหน้าที่ชดเชยอัตโนมัติ
LMZ-II/MLL-II Flexible Integral Plum Coupling with Brake Wheel มีลักษณะดังต่อไปนี้:
(1) งานมีความเสถียรและเชื่อถือได้และมีสมรรถนะการหน่วงบัฟเฟอร์และฉนวนไฟฟ้าที่ดี
(2) โครงสร้างเรียบง่าย ขนาดรัศมีมีขนาดเล็ก น้ำหนักเบา และโมเมนต์ความเฉื่อยมีขนาดเล็กเหมาะสำหรับโอกาสปานกลางและความเร็วสูง
(3) มีความสามารถในการชดเชยแนวแกนรัศมีและเชิงมุมขนาดใหญ่
(4) องค์ประกอบยืดหยุ่นยูรีเทนความแข็งแรงสูงทนต่อการสึกหรอ, ความจุแบริ่ง, อายุการใช้งานยาวนาน, ปลอดภัยและเชื่อถือได้
(5) ข้อต่อไม่ต้องการการหล่อลื่นและงานบำรุงรักษาน้อยและสามารถทำงานได้อย่างต่อเนื่องสำหรับ a เวลานาน.
|
LMZ-I |
LMZ-II |
| แบบอย่าง | แรงบิดที่กำหนด Tn Nm | ความเร็วสูง (n) r/min | เส้นผ่านศูนย์กลางรูรับแสง d1 d2 | ความยาวของรูรับแสง mm | คำแนะนำ L0 | D0 | บี | ดี | น้ำหนักมากที่สุด กก. | ||
| หลี่ | L คำแนะนำ | LMZ-I | LMZ-II | ||||||||
| LMZ5-I-160 | 250 | 4750 | 25-45 | 44-112 | 50 | 127 | 188.5 | 160 | 70 | 105 | 9 |
| LMZ5-II-160 | 10 | ||||||||||
| LMZ5-I-200 | 250 | 3800 | 25-45 | 44-112 | 50 | 127 | 203.5 | 200 | 85 | 105 | 10 |
| LMZ5-II-200 | 14 | ||||||||||
| LMZ6-I-200 | 400 | 3800 | 30-48 | 60-112 | 55 | 143 | 215 | 200 | 85 | 125 | 14 |
| LMZ6-II-200 | 17 | ||||||||||
| LMZ7-I-200 | 630 | 3800 | 35-56 | 60-112 | 60 | 159 | 227 | 200 | 85 | 145 | 17 |
| LMZ7-II-200 | 22 | ||||||||||
| LMZ7-I-250 | 630 | 3050 | 35-56 | 60-112 | 60 | 159 | 257 | 250 | 105 | 145 | 22 |
| LMZ7-II-250 | 27 | ||||||||||
| LMZ8-I-250 | 1120 | 3050 | 45-65 | 84-142 | 70 | 181 | 270 | 250 | 105 | 170 | 27 |
| LMZ8-II-250 | 32 | ||||||||||
| LMZ8-I-315 | 1120 | 2400 | 45-65 | 84-142 | 70 | 181 | 300 | 315 | 135 | 170 | 35 |
| LMZ8-II-315 | 40 | ||||||||||
| LMZ9-I-315 | 1800 | 2400 | 50-80 | 84-142 | 80 | 208 | 319 | 215 | 135 | 200 | 48 |
| LMZ9-II-315 | 56 | ||||||||||
| LMZ9-I-400 | 1800 | 1900 | 50-80 | 84-142 | 80 | 208 | 354 | 400 | 170 | 200 | 62 |
| LMZ9-II-400 | 76 | ||||||||||
| LMZ10-I-400 | 2800 | 1900 | 60-100 | 107-172 | 90 | 230 | 369 | 400 | 170 | 230 | 84 |
| LMZ10-II-400 | 94 | ||||||||||
| LMZ10-I-500 | 2800 | 1500 | 60-100 | 107-172 | 90 | 230 | 423 | 500 | 210 | 230 | 110 |
| LMZ10-II-500 | 140 | ||||||||||
| LMZ11-I-500 | 4500 | 1500 | 70-120 | 107-172 | 100 | 260 | 448 | 500 | 210 | 260 | 134 |
| LMZ11-II-500 | 182 | ||||||||||
| LMZ12-I-630 | 6300 | 1200 | 80-130 | 132-252 | 115 | 297 | 523 | 630 | 265 | 300 | 200 |
| LMZ12-II-630 | 255 | ||||||||||
| LMZ13-I-710 | 11200 | 1050 | 90-150 | 132-252 | 125 | 323 | 583 | 710 | 300 | 260 | 215 |
| LMZ13-II-710 | 300 | ||||||||||
| LMZ14-I-800 | 12500 | 950 | 100-160 | 167-302 | 135 | 333 | 633 | 800 | 340 | 400 | 300 |
| LMZ14-II-800 | 330 | ||||||||||
หมายเหตุ: 1. เส้นผ่านศูนย์กลางของรูแกนใช้สำหรับรูเพลาชนิด Z และข้อต่อครึ่งล้อเบรกไม่จำกัด
2.น้ำหนักของโต๊ะคือน้ำหนักสูงสุดของข้อต่อ
Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ
ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ
แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ
Q1: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
ตอบ: เราเป็นโรงงาน
Q2: คุณให้ตัวอย่างหรือไม่?มันฟรีหรือพิเศษ?
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ แต่ไม่ฟรี อันที่จริงแล้วเรามีหลักการราคาที่ดีมาก เมื่อคุณทำการสั่งซื้อจำนวนมาก ต้นทุนของตัวอย่างจะถูกส่งคืนให้คุณ
Q3: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?
A: โดยทั่วไป 10-15 วันหากสินค้าอยู่ในสต็อกหรือ 7-25 วันถ้าสินค้าไม่มีในสต็อกก็เป็นไปตามปริมาณ
Q4: การรับประกันของคุณนานแค่ไหน?
ตอบ: การรับประกันของเราคือ 12 เดือน
Q5 : คุณมีขั้นตอนการตรวจสอบการมีเพศสัมพันธ์หรือไม่?
A: ตรวจสอบตัวเอง 100% ก่อนบรรจุ
Q6.การชำระเงินของคุณคืออะไร?
ตอบ: 1) 100% ที/ที2) ล่วงหน้า 30% อื่น ๆ ก่อนจัดส่ง3) L/C Q7: ฉันสามารถเยี่ยมชมโรงงานของคุณก่อนสั่งซื้อได้หรือไม่?ตอบ: แน่นอนยินดีต้อนรับเข้าสู่โรงงานของเรา
