| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |
| หมายเลขรุ่น | WH |

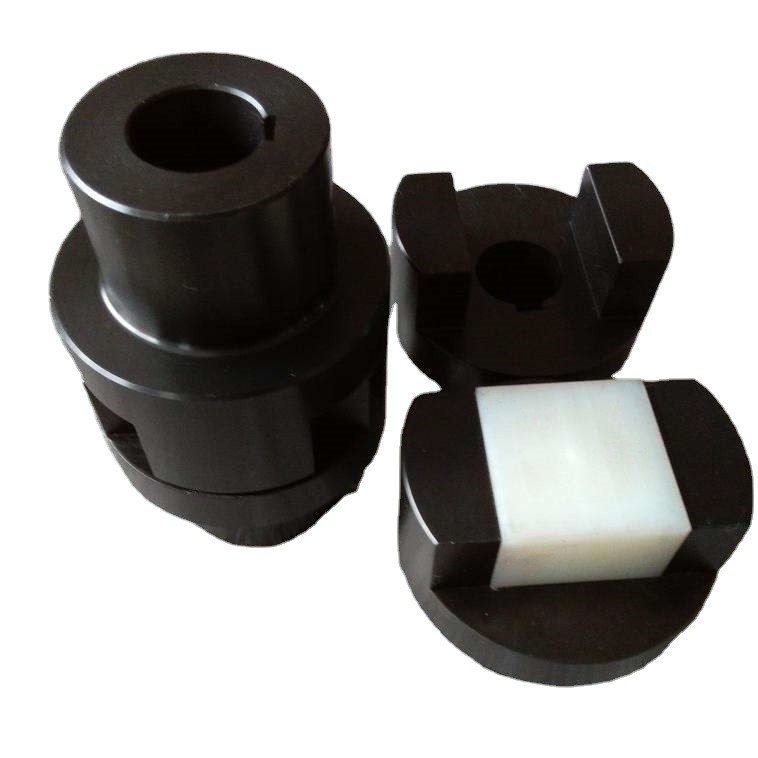

บทนำของ WH Flexible Nylon Block Oldham Coupling
WH Flexible Nylon Block Oldham Coupling สไลด์ในช่องรัศมีที่สอดคล้องกันที่ปลายทั้งสองด้านของคัปปลิ้งแบบครึ่งตัวโดยใช้บล็อกสไลด์ระดับกลางเพื่อให้ทราบถึงการมีเพศสัมพันธ์ของคัปปลิ้งแบบครึ่งตัวทั้งสองWH Flexible Nylon Block Oldham Coupling เหมาะสำหรับโอกาสที่ความเร็ว n <250 r/min ความแข็งของเพลามีขนาดใหญ่ และไม่มีผลกระทบรุนแรง เช่น โรงสีบอล ฯลฯ
วัสดุของ WH Flexible Nylon Block Oldham Coupling สามารถทำจากเหล็ก 45 ตัว และพื้นผิวการทำงานจะต้องผ่านการอบชุบด้วยความร้อนเพื่อปรับปรุงความแข็งเพื่อลดแรงเสียดทานและการสึกหรอ ควรหล่อลื่นน้ำมันจากรูน้ำมันที่แผ่นตรงกลางเมื่อใช้งาน
สไลด์ตรงกลางของ WH Flexible Nylon Block Oldham Coupling มักทำจากวัสดุไนลอน ซึ่งเชื่อมต่อด้วยช่องสัมพันธ์ 90 ด้านและปลอกเพลาสองข้าง เพื่อให้บรรลุวัตถุประสงค์ของการส่งแรงบิดตัวเลื่อนตรงกลางและปลอกหุ้มของข้อต่อแบบ Oldham Coupling แบบบล็อกไนลอนแบบยืดหยุ่นได้ของ WH ถูกทำอะนาสโตโมสด้วยแรงดันเพียงเล็กน้อย ซึ่งทำให้คัปปลิ้งทำงานที่ระยะห่างเป็นศูนย์ในการทำงานของอุปกรณ์เมื่อเวลาใช้งานเพิ่มขึ้น ตัวเลื่อนอาจสูญเสียหน้าที่ของการไม่หดตัวเนื่องจากการสึกหรอดังนั้น คัปปลิ้งแบบสไลด์ชนิด WH ควรตรวจสอบหรือเปลี่ยนสไลเดอร์ตรงกลาง
| แบบอย่าง | แรงบิดที่กำหนด Tn(Nm) | ความเร็วที่อนุญาต [n]r/min | เส้นผ่านศูนย์กลางของรูเพลา | ความยาวของรูเพลา | ดี | D1 | B1 | B2 | l | โมเมนต์ความเฉื่อย Kg.m2 | มวลกก. | |
| d1 d2 | Y | J1 | ||||||||||
| หลี่ | ||||||||||||
| มม | ||||||||||||
| WH1 | 16 | 10000 | 10,11 12,14 |
25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0.0007 | 0.6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31.5 | 8200 | 12,12,16,(17),18 | 50 | 32 | 56 | 18 | 5 | 0.0038 | 1.5 | ||
| WH3 | 63 | 7000 | 16,(17),18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0.0063 | 1.8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0.013 | 2.5 | ||
| WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0.045 | 5.8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
| WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0.43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1.98 | 55 | ||
| WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7.5 | 120 | ||
Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ
ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ
แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ
