Nanpi County Jude Transmission Equipment Manufacturing Co., Ltd.
จดหมาย: jdcoupling@163.com โทร 86-317-8316866
บ้าน > สินค้า > ข้อต่อขากรรไกรแบบยืดหยุ่น >
ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง
  • ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง
  • ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง
  • ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง
  • ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง
ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง

ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง

สถานที่กำเนิด ฉางโจว ประเทศจีน
ชื่อแบรนด์ jude
ได้รับการรับรอง CE、ISO
รายละเอียดสินค้า
การรับประกัน:
1 ปี
อุตสาหกรรมที่เกี่ยวข้อง:
โรงแรม, ร้านเสื้อผ้า, ร้านขายวัสดุก่อสร้าง, โรงงานผลิต, ร้านซ่อมเครื่องจักร, โรงงานอาหารและเครื่องดื
การสนับสนุนที่กำหนดเอง:
OEM
โครงสร้าง:
กราม / แมงมุม
ยืดหยุ่นหรือแข็ง:
ยืดหยุ่นได้
มาตรฐานหรือไม่เป็นมาตรฐาน:
มาตรฐาน
วัสดุ:
เหล็ก
การรักษาพื้นผิว:
แบล็กออกไซด์
วัสดุองค์ประกอบ L:
NBR
อุณหภูมิ:
-40~100℃
ขั้นต่ำ:
1 ชุด
การบรรจุ:
กล่องไม้อัดหรือตามความต้องการของลูกค้า
ลักษณะเฉพาะ:
การออกแบบที่ถอดออกได้
สี:
สีดำ
คำสำคัญ:
ข้อต่อเพลายางยืดหยุ่น neupex
ขนาด:
ขนาดที่กำหนดเอง
ชื่อผลิตภัณฑ์:
ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง
ท่าเรือ:
เทียนจิน
รายละเอียดสินค้า

ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง



รายละเอียดสินค้า

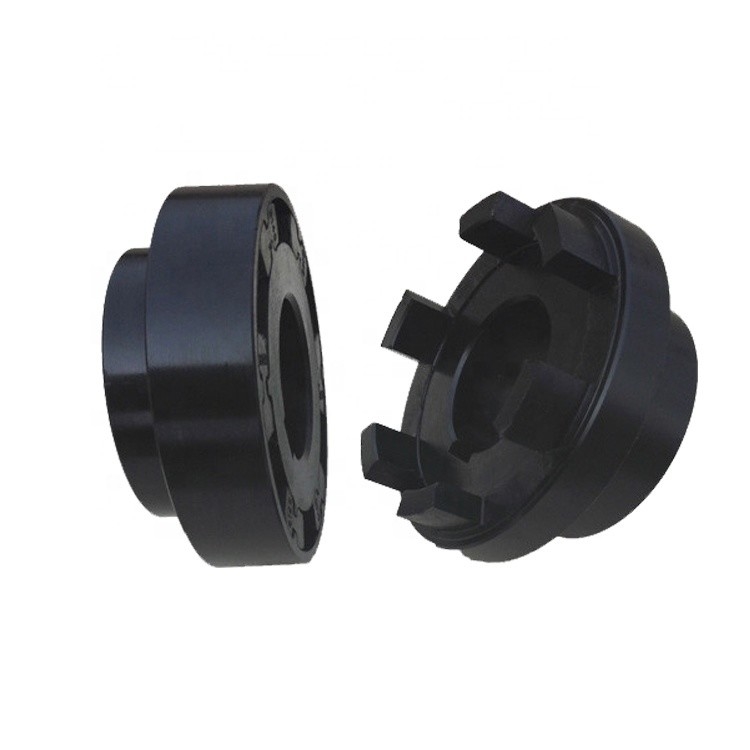

HTLB-H elastic coupling เป็นข้อต่อแบบยืดหยุ่นรูปตัว Hข้อต่อบล็อกยืดหยุ่นรูปตัว H ใช้ชิ้นส่วนยืดหยุ่นรูปตัว H หลายชิ้น และแทรกบล็อกนูนของข้อต่อครึ่งส่วนหลักและส่วนปลายที่ขับเคลื่อนด้วยปลายระหว่างชิ้นส่วนยางยืดรูปตัว H เพื่อให้ทราบถึงการเชื่อมต่อของส่วนต่อสองส่วนของคัปปลิ้ง.คัปปลิ้งบล็อคยางยืดชนิด H มีโครงสร้างเรียบง่าย ขนาดกะทัดรัด สะดวกในการผลิต ต้นทุนต่ำ สะดวกในการประกอบและถอดประกอบ และมีคุณสมบัติในการชดเชยค่าชดเชยสัมพัทธ์ของเพลาทั้งสอง หน่วงและบัฟเฟอร์ และ เหมาะสำหรับเชื่อมต่อเพลาส่งกำลังสองแกน อุณหภูมิในการทำงานอยู่ที่ -30-80 องศาเซลเซียส และแรงบิดที่ระบุที่ส่งคือ 18-63000N.m



1. ข้อต่อมีช่วงของการเลือกฮับและองค์ประกอบเพื่อตอบสนองความต้องการที่แตกต่างกัน
2. พวกเขาสามารถดูดซับแรงกระแทกและรองรับการเยื้องศูนย์โดยไม่ได้ตั้งใจและทำให้การสั่นสะเทือนของแอมพลิจูดเล็กน้อย
3. องค์ประกอบ NBR, ยูรีเทน, Hytrel
4. มีข้อกำหนดที่กำหนดเอง



ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง 0



แบบอย่าง แรงบิดที่กำหนด Tn/ N·m ความเร็วที่อนุญาต [n]/r·min-1 เส้นผ่านศูนย์กลางรูเพลา d1, d2 ความยาวของรูเพลา บี ดี D1 D2 ส พี โมเมนต์ความเฉื่อย I/ kg·m2 มวล ม./กก.
ประเภท Y ประเภท J1
เหล็ก เหล็ก หลี่ L1
HTLB1 160 5000 5000 28 62 44 49 110 80 62 2 33 0.007 6
30-32-35 82 60
40*, 42*, 45* 112 84
HTLB2 250 4500 32, 35, 38 82 60 56 125 92 75 38 0.012 9.2
40,42,45,48*,50* 112 84
HTLB3 355 4000 5000 38 82 60 62 140 100 80 43 0.02 11.2
40,42,45,48,50,55*,56* 112 84
HTLB4 560 3500 4700 42, 45, 48, 50, 55, 56 69 160 110 95 47 0.039 17.8
60*, 63*, 65* 142 107
HTLB5 900 3100 4200 50, 55, 56 112 84 74 180 125 108 50 0.072 25.4
60,63,65,70*,71*,75* 142 107
HTLB6 1400 2800 3800 60, 63, 65, 70, 71, 75 81 200 140 122 53 0.117 31.3
80*, 85* 172 132
HTLB7 2000 2500 3300 65-70-71 142 107 92 225 150 138 61 0.183 43.4
80, 85, 90* 172 132
HTLB8 2800 2200 3000 71, 75 142 107 105 250 165 155 3 69 0.35 58.5
80-85-90 172 132
100 * 212 167
HTLB9 4000 2000 2700 80-85-90 172 132 110 280 180 172 73 0.55 81
100, 110* 212 167
HTLB10 5600 1800 2400 90, 95 172 132 120 315 200 200 78 0.9 98.9
100-110-120 212 167
HTLB11 7100 1600 2100 100-110-120 128 350 230 230 83 1.6 152
130, 140 252 202
HTLB12 10000 1400 1900 110, 120, 125 212 167 137 400 250 250 88 2.7 182.8
130, 140, 150 252 202
HTLB13 12500 1300 1700 120, 125 212 167 155 440 265 265 5 99 3.9 204
130, 140, 150 252 202
160 302 242
HTLB14 16000 1200 1500 130, 140, 150 252 202 160 480 300 300 104 5.9 277.6
160, 170 302 242
HTLB15 20000 1100 1400 140, 150 252 202 175 520 315 315 115 8.6 348.3
160, 170, 180 302 242
HTLB16 28000 1000 1300 160, 170, 180 201 560 320 320 6 125 13.9 496.9
190, 200 352 282
HTLB17 35500 900 1200 170, 180 302 242 215 610 352 352 135 20.2 582
190, 200, 220 352 282
HTLB18 45000 860 1100 180 302 242 234 660 384 384 145 29.7 706.2
190, 200, 220 352 280
240 410 330
HTLB19 63000 800 1000 200, 220 352 280 246 710 416 416 155 43.2 917.2

ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง 1ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง 2

เกี่ยวกับเรา

ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง 3

Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ

ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ

แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ

ข้อต่อเพลายางยืดหยุ่น neupex สำหรับอุปกรณ์ส่งกำลัง 4
