| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |

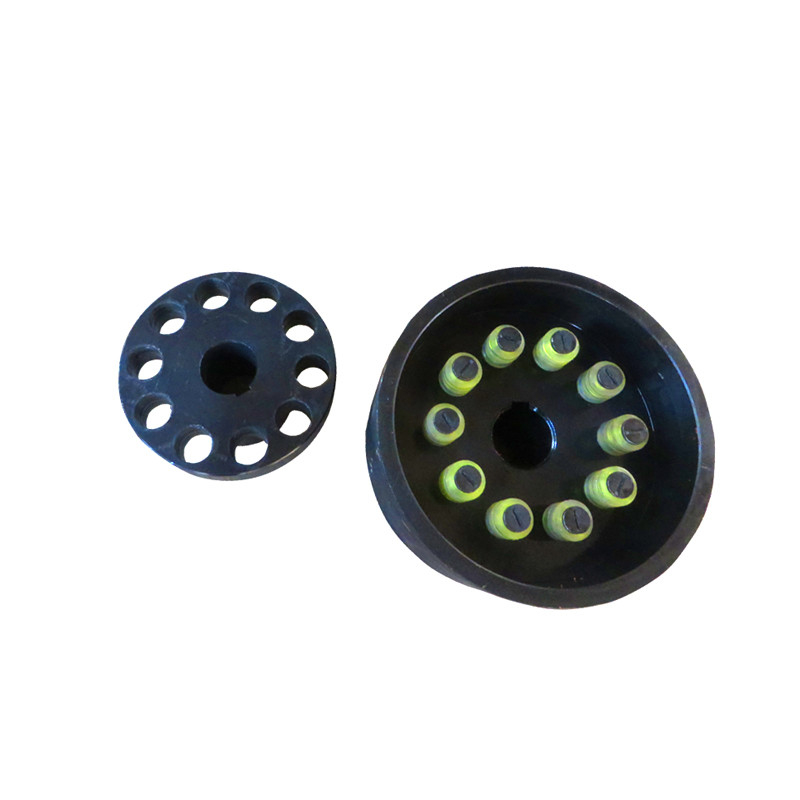

การแนะนำข้อต่อยืดหยุ่นแบบยืดหยุ่นของ LTZ / TLL พร้อมล้อเบรค
LTZ/TLL Elastic Pin ข้อต่อแบบยืดหยุ่นพร้อมล้อเบรกเป็นแรงล็อคบนกลุ่มพินปลอกยางยืดที่เกิดจากพื้นผิวสัมผัสของแรงบิดแรงเสียดทานและบีบอัดปลอกยางยืดหยุ่นเพื่อส่งแรงบิดจึงนำไปใช้กับความเร็วสูงได้ดี ฐานแข็ง ความแม่นยำในการติดตั้งของสภาพการทำงานแต่งานของปลอกยางยืดถูกบีบอัด เนื่องจากขนาดของปลอกยางยืดมีขนาดเล็กและความหนาบางลง และความสามารถในการเปลี่ยนรูปยางยืดมีจำกัดดังนั้นแม้ว่าคัปปลิ้งของปลอกแขนยืดหยุ่นชนิด LTZ สามารถชดเชยการกระจัดของแกนและความยืดหยุ่นได้ แต่จำนวนการชดเชยที่อนุญาตต่อการกระจัดของแกนจะน้อยกว่า และความยืดหยุ่นนั้นอ่อนแอดังนั้นจึงจำเป็นต้องเลือกสภาพแวดล้อมในการขับขี่ที่รับแรงกระแทกต่ำและต้องการแรงสั่นสะเทือนต่ำ
ความกลัว:
1) การออกแบบที่กะทัดรัดติดตั้งง่าย
2) บำรุงรักษาสะดวก ขนาดเล็ก และน้ำหนักเบา
3) ใช้กันอย่างแพร่หลายในระบบส่งกำลังขนาดกลางและขนาดเล็กที่ขับเคลื่อนด้วยมอเตอร์เช่นตัวลดความเร็ว, รอก, คอมเพรสเซอร์, coveyers,
| ชื่อผลิตภัณฑ์ | คัปปลิ้งพินบุช, คัปปลิ้งพิน, คัปปลิ้งแบบยืดหยุ่นพินบุชสำหรับปั๊ม |
| DN mm | 12~340mm |
| พิกัดแรงบิด | 250~180000 N·m |
| ความเร็วที่อนุญาต | 850~6300 kN·m |
| วัสดุ | 45#เหล็ก |
| แอปพลิเคชัน | ใช้กันอย่างแพร่หลายในปั๊ม พัดลม โลหะ เหมืองแร่ วิศวกรรม และสาขาอื่น ๆ |
| แบบอย่าง | แรงบิดที่กำหนด Tn(Nm) | ความเร็วที่อนุญาต [n](r/min) | เส้นผ่านศูนย์กลางรูเพลา d1 d2 dz | ความยาว | D0 | ดี | บี | ส | อา | น้ำหนัก (กิโลกรัม | โมเมนต์ความเฉื่อย Kg.m2 | ||
| Y | เจ, เจ1, จู | ||||||||||||
| หลี่ | L1 | หลี่ | |||||||||||
| TLL1 | 125 | 3800 | 25 28 | 62 | 44 | 62 | 200 | 130 | 85 | 5 | 45 | 8.3 | 0.05 |
| 30 32 | 82 | 60 | 82 | ||||||||||
| 35 | |||||||||||||
| TLL2 | 250 | 3000 | 32 35 | 250 | 160 | 105 | 5 | 15.3 | 0.15 | ||||
| 38 | |||||||||||||
| 40 42 | 112 | 84 | 112 | ||||||||||
| TLL3 | 500 | 2400 | 40 42 | 315 | 190 | 132 | 6 | 30 | 0.45 | ||||
| 45 48 | |||||||||||||
| TLL4 | 710 | 2400 | 45 48 | 224 | 6 | 65 | 39.6 | 0.5 | |||||
| 50 55 | |||||||||||||
| 56 | |||||||||||||
| 60 63 | 142 | 107 | 142 | ||||||||||
| TLL5 | 1000 | 2400 | 50 55 | 112 | 84 | 315 | 250 | 168 | 6 | 65 | 47 | 1.26 | |
| 56 | |||||||||||||
| 60 63 | 142 | 107 | 142 | ||||||||||
| 65 70 | |||||||||||||
| TLL6 | 2000 | 1900 | 63 65 | 400 | 315 | 8 | 80 | 92.6 | 1.63 | ||||
| 70 71 | |||||||||||||
| 75 | |||||||||||||
| 80 85 | 172 | 132 | 172 | ||||||||||
| 90 95 | |||||||||||||
| TLL7 | 4000 | 1500 | 80 85 | 500 | 400 | 210 | 10 | 100 | 127.3 | 4.04 | |||
| 90 95 | |||||||||||||
| 100 110 | 212 | 167 | 212 | ||||||||||
| TLL8 | 8000 | 1200 | 100 110 | ||||||||||
| 120 125 | 630 | 475 | 265 | 12 | 130 | 304.3 | 15 | ||||||
| 130 | 252 | 202 | 252 | ||||||||||
| TLL9 | 16000 | 1000 | 120 125 | 212 | 167 | 212 | 710 | 600 | 298 | 14 | 180 | 576.8 | 33 |
| 130 140 | 252 | 202 | 252 | ||||||||||
| 150 | |||||||||||||
| 160 170 | 302 | 242 | 302 | ||||||||||
Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ
ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ
แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ
ติดต่อเราได้ตลอดเวลา
