ข้อต่อเกียร์แบบยืดหยุ่น
>
|
|
| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |
| หมายเลขรุ่น | GIICL |

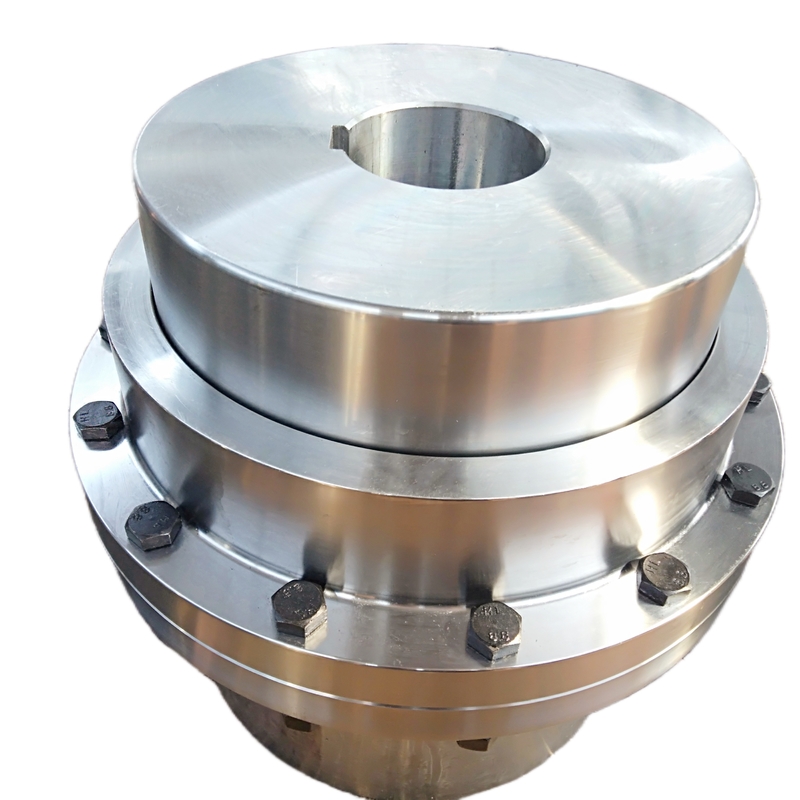

คัปปลิ้งเกียร์ถูกออกแบบมาเพื่อส่งแรงบิดระหว่างสองเพลาที่ไม่เป็นแนวร่วมโดยทั่วไปประกอบด้วยข้อต่อที่ยืดหยุ่นได้สองข้อ—อันหนึ่งยึดกับเพลาแต่ละอัน—ซึ่งเชื่อมต่อด้วยสปินเดิลหรือเพลาที่สามคัปปลิ้งเกียร์เชื่อมต่อมอเตอร์ขับเคลื่อนกับกระปุกเกียร์ในกลไกรอก แต่ยังสามารถเชื่อมต่อกระปุกเกียร์โดยตรงกับดรัมสลิงขนาดเล็กโดยใช้ครึ่งหน้าแปลน
ในแง่ของการออกแบบ คัปปลิ้งเกียร์จะส่งแรงบิดผ่านฮับที่มีฟันเฟืองที่สวมมงกุฎซึ่งอยู่ในตาข่ายถาวรกับฟันเฟืองตรงของปลอกหุ้ม ซึ่งเป็นการออกแบบที่ให้การส่งแรงบิดสูงสุดสำหรับขนาดที่เล็กที่สุดพวกเขายังทำงานด้วยความเร็วสูง สอดคล้องกับรูปแบบการโบลต์ของ AGMA และชดเชยการไม่ตรงแนวของเพลาเชิงมุม แนวรัศมี และแนวแกน
| ขนาด | แรงบิด Tn Nm | ความเร็ว [n] r/min | เบื่อ | ความยาว | ดี | ชม | อา | ค | ความเฉื่อยในการหมุน kg.m2 | สารหล่อลื่น มล | น้ำหนัก (กิโลกรัม |
| Y,J1 | |||||||||||
| dl,d2 | หลี่ | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2.0 | 36 | 8 | 0.0035- 0.00375 | 51 | 3.1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2.0 | 42 | 8 | 0.00550- 0.00675 | 70 | 3.5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2.0 | 44 | 8 | 0.010- 0.0113 | 68 | 7.0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2.0 | 49 | 8 | 0.02-0.0245 | 87 | 12.2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2.5 | 55 | 10 | 0.0378- 0.0433 | 125 | 18.0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2.5 | 56 | 10 | 0.0663- 0.0843 | 148 | 26.5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3.5 | 60 | 10 | 0.103-0.151 | 175 | 39.2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3.0 | 67 | 12 | 0.167-0.241 | 268 | 49.7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3.0 | 69 | 12 | 0.316-0.470 | 310 | 79.6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3.5 | 78 | 14 | 0.511-0.745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3.5 | 81 | 14 | 1.096-1.588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4.0 | 89 | 16 | 1.623-3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4.5 | 98 | 18 | 3.925-4.918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5.5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5.5 | 182 | 22 | 14.300-17.45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7.0 | 209 | 28 | 23.925-29.1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7.0 | 198 | 28 | 43.095- 53.725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8.0 | 222 | 28 | 78.525- 99.500 | 7000 | พ.ศ. 2491 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8.0 | 232 | 32 | 136.750- 175.5 | 8900 | 3026 |
Type G20 Standard Flanged Sleeve Double Engagement
สำหรับขนาด 1010G ถึง 1055G,
| ขนาด ① | พิกัดแรงบิด (Ib-in)④ | อนุญาตความเร็ว RPM⑤ | แม็กซ์ เบื่อ ⑥ | มิน บอร์ ⑦ | CpIgWtWith No Bore (ปอนด์) | น้ำหนักหล่อลื่น (ปอนด์) | อา | บี | ค | ดี | F | ชม | เจ | เอ็ม | GAP | |
| G10 | G20 | |||||||||||||||
| 1010G | 10,080 | 8,000 | 1.875 | 0.50 | 9 | 10 | 0.09 | 4.56 | 3.50 | 1.69 | 2.70 | 3.30 น | 0.55 | 1.53 | 2.00 | 0.125 |
| 1015G | 20,790 | 6,500 | 2.375 | 0.75 | 17 | 20 | 0.16 | 6.00 | 4.00 | 1.94 | 3.40 | 4.14 | 0.75 | 1.88 | 2.40 | 0.125 |
| 1020G | 37,800 | 5,600 | 2.875 | 1.00 | 30 | 35 | 0.25 | 7.00 | 5.00 | 2.44 | 4.14 | 4.98 | 0.75 | 2.34 | 3.00 | 0.125 |
| 1025G | 66,150 | 5,000 | 3.625 | 1.25 | 55 | 65 | 0.50 | 8.38 | 6.25 | 3.03 | 5.14 | 6.10 | 0.86 | 2.82 | 3.60 | 0.188 |
| 1030G | 107,100 | 4,400 | 4.125 | 1.50 | 85 | 95 | 0.80 | 9.44 | 7.37 | 3.59 | 6.00 | 7.10 | 0.86 | 3.30 น | 4.20 | 0.188 |
| 1035G | 163,800 | 3,900 | 4.875 | 2.00 | 135 | 150 | 1.20 | 11.00 น. | 8.63 | 4.19 | 7.00 | 8.32 | 1.12 | 3.84 | 5.10 | 0.250 |
| 1040G | 270,900 | 3,600 | 5.750 | 2.50 | 195 | 215 | 2.00 | 12.50 | 9.75 | 4.75 | 8.25 | 9.66 | 1.12 | 4.38 | 5.70 | 0.250 |
| 1045G | 371,700 | 3,200 | 6,750 | 3.00 | 280 | 300 | 2.30 น | 13.62 | 10.93 | 5.31 | 9.25 | 1,079 | 1.12 | 4.84 | 6.50 | 0.312 |
| 1050G | 500,900 | 2,900 | 7.375 | 3.50 | 390 | 420 | 3.90 | 15.31 | 12.37 | 6.03 | 10.00 น | 12.04 | 1.50 | 5.54 | 7.20 | 0.312 |
| 1055G | 655,200 | 2,650 | 8.250 | 4.00 | 525 | 550 | 4.90 | 16.75 | 13.56 | 6.62 | 11.00 น. | 13.16 | 1.50 | 6.22 | 8.00 | 0.312 |
| 1060G | 800.100 | 2.450 | 9.125 | 4.50 | 675 | 7.00 | 18.00 | 15.13 | 7.41 | 12.00 | 14.41 | LOO | 6.66 | 9.00 | 0.312 | |
Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ
ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ
แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ
