ข้อต่อเกียร์แบบยืดหยุ่น
>
|
|
| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |
| หมายเลขรุ่น | GCLD |

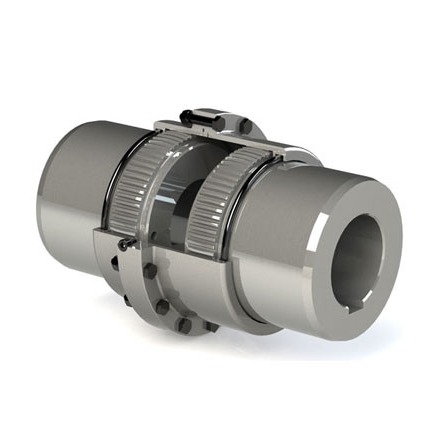

คัปปลิ้งเกียร์ถูกออกแบบมาเพื่อส่งแรงบิดระหว่างสองเพลาที่ไม่เป็นแนวร่วมโดยทั่วไปประกอบด้วยข้อต่อที่ยืดหยุ่นได้สองข้อ—อันหนึ่งยึดกับเพลาแต่ละอัน—ซึ่งเชื่อมต่อด้วยสปินเดิลหรือเพลาที่สามคัปปลิ้งเกียร์เชื่อมต่อมอเตอร์ขับเคลื่อนกับกระปุกเกียร์ในกลไกรอก แต่ยังสามารถเชื่อมต่อกระปุกเกียร์โดยตรงกับดรัมสลิงขนาดเล็กโดยใช้ครึ่งหน้าแปลน
ในแง่ของการออกแบบ คัปปลิ้งเกียร์จะส่งแรงบิดผ่านฮับที่มีฟันเฟืองที่สวมมงกุฎซึ่งอยู่ในตาข่ายถาวรกับฟันเฟืองตรงของปลอกหุ้ม ซึ่งเป็นการออกแบบที่ให้การส่งแรงบิดสูงสุดสำหรับขนาดที่เล็กที่สุดพวกเขายังทำงานด้วยความเร็วสูง สอดคล้องกับรูปแบบการโบลต์ของ AGMA และชดเชยการไม่ตรงแนวของเพลาเชิงมุม แนวรัศมี และแนวแกน
Carburizing, ใส่ร้ายป้ายสี, ไฟฟ้า, ดับ
| แบบอย่าง | แรงบิดที่กำหนด Tn KN.m | ความเร็วสูง (n) r/min | เส้นผ่านศูนย์กลางรูรับแสง d1 d2 | รูรับแสงยาวL | ดี | D1 | D2 | ค | C1 | ชม | อา | A1 | บี | B1 | อี | น้ำหนักมากที่สุด กก. |
| GCLD1 | 1 | 4000 | 22-56 | 44-112 | 127 | 95 | 75 | 27 | 6 | 2 | 43 | 22 | 66 | 45 | 42 | 9.6 |
| GCLD2 | 1.6 | 4000 | 38-65 | 84-142 | 149 | 116 | 90 | 26.5 | 6.5 | 2 | 44.5 | 24.5 | 70 | 49 | 42 | 16.4 |
| GCLD3 | 2.8 | 4000 | 40-75 | 84-142 | 167 | 134 | 105 | 33 | 7 | 2.5 | 53.5 | 27.5 | 80 | 54 | 42 | 22.4 |
| GCLD4 | 4.5 | 4000 | 45-90 | 84-172 | 187 | 153 | 125 | 33.5 | 7.5 | 2.5 | 54 | 28 | 81 | 55 | 42 | 35.6 |
| GCLD5 | 6.3 | 3750 | 50-105 | 84-212 | 204 | 170 | 140 | 37.5 | 7.5 | 2.5 | 60 | 30 | 89 | 59 | 42 | 53.9 |
| GCLD6 | 9 | 3300 | 55-115 | 84-212 | 230 | 186 | 155 | 43.5 | 8.5 | 3 | 68.5 | 33.5 | 106 | 71 | 47 | 67.5 |
| GCLD7 | 14 | 3000 | 60-135 | 107-252 | 256 | 212 | 180 | 48 | 9 | 3 | 73.5 | 34.5 | 112 | 73 | 47 | 106.5 |
| GCLD8 | 20 | 2650 | 65-150 | 107-252 | 287 | 239 | 200 | 40.5 | 10.5 | 3.5 | 69 | 39 | 112 | 82 | 47 | 123 |
| GCLD9 | 31.5 | 2350 | 71-175 | 107-302 | 325 | 276 | 235 | 49.5 | 9.5 | 3.5 | 80.5 | 40.5 | 125 | 85 | 47 | 212 |
| GCLD10 | 45 | 2100 | 75-200 | 107-352 | 362 | 313 | 270 | 65 | 11 | 4 | 98.5 | 44.5 | 149 | 95 | 49 | 319 |
Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ
ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ
แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ
Q1: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
ตอบ: เราเป็นโรงงาน
Q2: คุณให้ตัวอย่างหรือไม่?มันฟรีหรือพิเศษ?
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ แต่ไม่ฟรี อันที่จริงแล้วเรามีหลักการราคาที่ดีมาก เมื่อคุณทำการสั่งซื้อจำนวนมาก ต้นทุนของตัวอย่างจะถูกส่งคืนให้คุณ
Q3: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?
A: โดยทั่วไป 10-15 วันหากสินค้าอยู่ในสต็อกหรือ 7-25 วันถ้าสินค้าไม่มีในสต็อกก็เป็นไปตามปริมาณ
Q4: การรับประกันของคุณนานแค่ไหน?
ตอบ: การรับประกันของเราคือ 12 เดือน
Q5 : คุณมีขั้นตอนการตรวจสอบการมีเพศสัมพันธ์หรือไม่?
A: ตรวจสอบตัวเอง 100% ก่อนบรรจุ
Q6.การชำระเงินของคุณคืออะไร?
ตอบ: 1) 100% ที/ที2) ล่วงหน้า 30% อื่น ๆ ก่อนจัดส่ง3) L/C Q7: ฉันสามารถเยี่ยมชมโรงงานของคุณก่อนสั่งซื้อได้หรือไม่?ตอบ: แน่นอนยินดีต้อนรับเข้าสู่โรงงานของเรา
