| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |
คุณสมบัติการออกแบบ-ข้อต่อยางยืดหยุ่น
1. พีส่วนประกอบสุดท้าย (ยางรถยนต์) และโลหะที่ทำขึ้นทั้งหมดโดยการหลอมโลหะ
เชื่อมต่อข้อต่อครึ่งตัว 2 ตัวโดยตรงด้วยสลักเกลียวเมื่อทำการติดตั้ง
2.ยืดหยุ่น หน่วงมาก ชดเชยมาก
3.ดีไซน์เรียบง่าย ประกอบง่าย ยางเปลี่ยนได้โดยไม่ต้องขยับ
ครึ่งข้อต่อ
4.ข้อเสีย พลังแกนขนาดใหญ่จะถูกนำมาที่ปลายขับเคลื่อนเป็น
มุมหมุนเพิ่มขึ้น
ข้อดีของข้อต่อเพลายาง:
1. ดูแลรักษาง่าย ติดตั้งได้ไม่มีเครื่องมือใดๆ
2. รับแรงบิดได้สูง
3. มีบัฟเฟอร์ที่ดี
4. ความยืดหยุ่น, การหน่วงขนาดใหญ่, ปริมาณการชดเชยขนาดใหญ่
| แบบอย่าง | แรงบิด Tn น·ม |
แม็กซ์แรงบิด | ความเร็วในการหมุน [n] รอบ/นาที |
เส้นผ่าศูนย์กลางเพลา | ความยาวรูเพลา | ดี | บี | น้ำหนัก กิโลกรัม |
โมเมนต์ความเฉื่อย /กก·m2 |
|
| J,J1 | Y | |||||||||
| d | หลี่ | |||||||||
| 1 | 10 | 31.5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0.7 | 0.0003 |
| 2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0.0008 |
| 3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1.8 | 0.0022 |
| 4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3.0 | 0.0044 |
| 5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4.6 | 0.0084 |
| 6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7.1 | 0.0164 |
| 7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10.9 | 0.0290 |
| 8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13.0 | 0.0448 |
| 9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20.0 | 0.0898 |
| 10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30.6 | 0.1596 |
| 11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0.2792 |
| 12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0.5356 |
| 13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0.8960 |
| 14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
| 15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4.6456 |
| 16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
| 17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
|

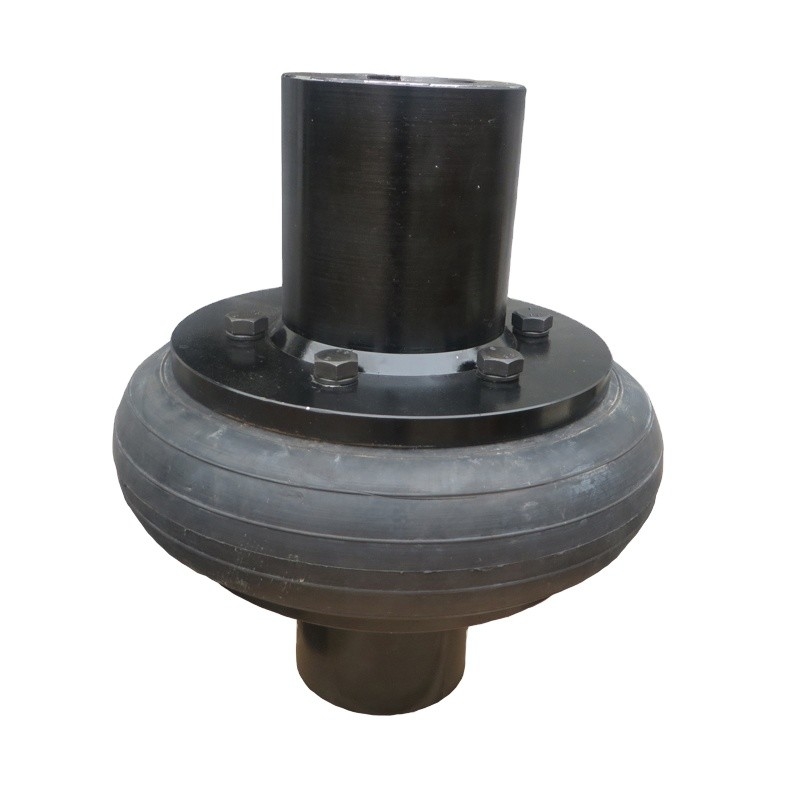

บทนำของ Martin Rubber Shaft Tyre Coupling
Martin Rubber Shaft Tyre Coupling เป็นข้อต่อแบบยืดหยุ่นที่มีประสิทธิภาพสูง เนื่องจากองค์ประกอบที่ยืดหยุ่นนั้นเป็นตัวยางทั้งหมด ข้อต่อยางมีการกันกระแทกที่ดีและประสิทธิภาพการชดเชยการชดเชยเพลา ดูดซับการประกอบและถอดประกอบที่ยอดเยี่ยมและสะดวก ไม่มีการหล่อลื่น บำรุงรักษาง่าย อายุการใช้งานยาวนาน และข้อดีอื่นๆ
อุณหภูมิในการทำงานของข้อต่อยาง -20 ~ 80 องศาเซลเซียส ส่งแรงบิด 10 ~ 20000N.M,
ข้อต่อยาง, เหมาะสำหรับฝุ่นเปียก, แรงกระแทก, การสั่นสะเทือน, การย้อนกลับสภาพแวดล้อมการทำงานที่เปลี่ยนแปลงและเริ่มต้นบ่อยครั้ง
แอปพลิเคชัน
การทำงานที่สม่ำเสมอ (มวลขับเคลื่อนขนาดเล็ก) เช่น ปั๊ม/มอเตอร์ไฮดรอลิก พัดลมแบบแรงเหวี่ยง
การทำงานที่สม่ำเสมอ (มวลขับเคลื่อนปานกลาง) เช่น ปั๊มลูกสูบตามแนวแกน, มิกเซอร์, โบลเวอร์, สายพานลำเลียง, คอมเพรสเซอร์แบบสกรู
การทำงานที่ไม่สม่ำเสมอ (มวลขับเคลื่อนปานกลาง) เช่น เครื่องย่อย เครื่องปั่นไฟ โรงกระดาษ สายพาน เครื่องปั่นด้าย กว้าน
การทำงานที่ไม่สม่ำเสมอ (มวลขับเคลื่อนปานกลางพร้อมสต็อกเบา) เช่น เครื่องหมุนเหวี่ยง ปั๊มอัด สายพานลำเลียง เครื่องผสมคอนกรีต รถเคเบิล
การทำงานที่ไม่สม่ำเสมอ (มวลขับเคลื่อนหนักที่มีสต็อกขนาดใหญ่) เช่น ปั๊มลูกสูบ เครื่องอัดรีด เครื่องกด เครื่องคว้านโรตารี่ โรงสีค้อน
การทำงานที่ไม่สม่ำเสมอ (มวลขับเคลื่อนหนักที่มีการกระแทกรุนแรง) เช่น คอมเพรสเซอร์แบบลูกสูบ
เครื่องบดหิน Chippers
