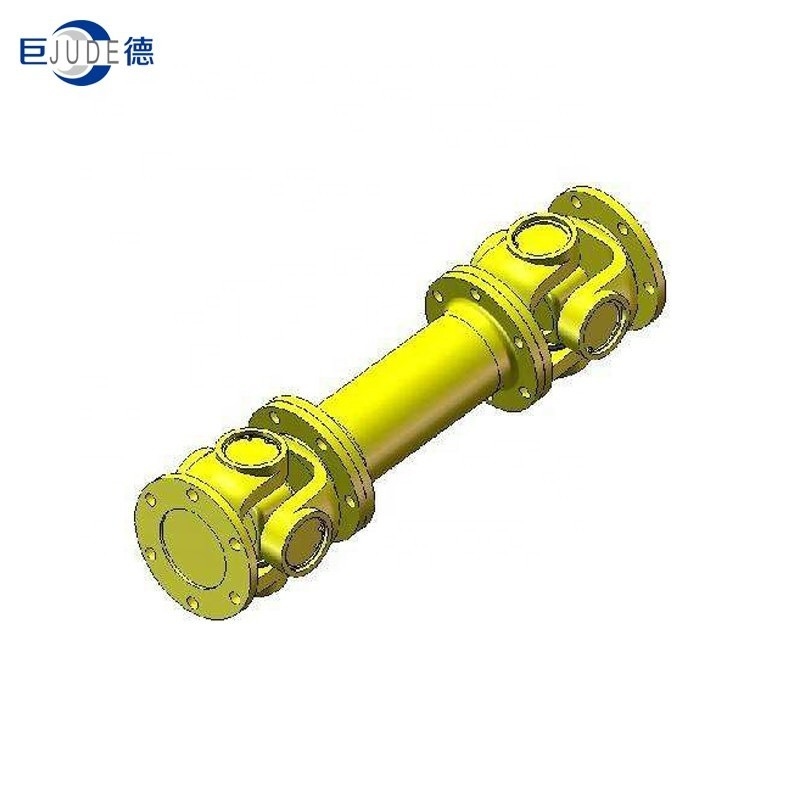

ข้อต่อเพลาคาร์ดาน
>
|
| สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ชื่อแบรนด์ | jude |
| ได้รับการรับรอง | CE、ISO |
| หมายเลขรุ่น | SWC |
การใช้ข้อต่อเพลา Cardan:
ชิ้นส่วนทางกลที่ใช้เชื่อมต่อสองเพลา (เพลาขับและเพลาขับ) ในกลไกต่างๆ เพื่อหมุนเข้าด้วยกันเพื่อส่งแรงบิดในการส่งกำลังความเร็วสูงและการรับน้ำหนักมาก คัปปลิ้งบางตัวยังมีฟังก์ชั่นการบัฟเฟอร์ การทำให้หมาด ๆ และปรับปรุงประสิทธิภาพไดนามิกของเพลาคัปปลิ้งประกอบด้วยสองส่วน ซึ่งเชื่อมต่อกับเพลาขับและเพลาขับตามลำดับเครื่องจ่ายไฟทั่วไปส่วนใหญ่เชื่อมต่อกับเครื่องทำงานโดยใช้ข้อต่อ
การเลือกข้อต่อส่วนใหญ่จะพิจารณาความเร็วของเพลาส่งกำลังที่ต้องการ ขนาดของโหลด ความแม่นยำในการติดตั้งของทั้งสองส่วนที่จะเชื่อมต่อ ความเสถียรของการหมุน ราคา ฯลฯ โดยอ้างอิงถึงลักษณะต่างๆ ประเภทของข้อต่อให้เลือกแบบที่เหมาะสมประเภทข้อต่อ
| แบบอย่าง | เส้นผ่านศูนย์กลางทางยุทธวิธี | แรงบิดที่กำหนด | Fatique | การหมุนแกน | ยืด | หมิน | ขนาด | ความเฉื่อยของโรตารี | น้ำหนัก | ||||||||||
| ดี | Tn | แรงบิด | β | ความยาว | มม | กก.m2 | กิโลกรัม | ||||||||||||
| มม | กิโลนิวตัน | Tf | (°) | LS | |||||||||||||||
| กิโลนิวตัน | มม | D1 | D2 | D3 | หื้มม | nd | k | t | ก | หมิน | เพิ่ม | หมิน | เพิ่ม | ||||||
| js11 | H7 | ข | 100mm | 100mm | |||||||||||||||
| h9 | |||||||||||||||||||
| SWC180BF | 180 | 20 | 10 | ≤25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 24 | 7 | 0.267 | 0.007 | 80 | 2.8 |
| SWC200BF | 200 | 32 | 16 | ≤15 | 110 | 860 | 170 | 120 | 127 | 135 | 8-17 | 19 | 5 | 28 | 8 | 0.505 | 0.013 | 109 | 3.6 |
| SWC225BF | 225 | 40 | 20 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.788 | 0.0234 | 138 | 4.9 |
| SWC250BF | 250 | 63 | 31.5 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 1.445 | 0.0277 | 196 | 5.3 |
| SWC285BF | 285 | 90 | 45 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 2.873 | 0.051 | 295 | 6.3 |
| SWC315BF | 315 | 125 | 63 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | 5.094 | 0.795 | 428 | 8 |
| SWC350BF | 350 | 180 | 90 | ≤15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 9.195 | 0.2219 | 932 | 15 |
| SWC390BF | 390 | 250 | 125 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 16.62 | 0.2219 | 817 | 15 |
| SWC440BF | 440 | 355 | 180 | ≤15 | 190 | พ.ศ. 2418 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 28.24 | 0.4744 | 1290 | 21.7 |
| SWC490BF | 490 | 500 | 250 | ≤15 | 190 | พ.ศ. 2528 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 46.33 | 0.4744 | 1631 | 21.7 |
| SWC550BF | 550 | 710 | 355 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 86.98 | 1.357 | 2567 | 34 |
| SWC620BF | 620 | 1000 | 500 | ≤15 | 240 | 2500 | 555 | 380 | 426 | 340 | 16-38 | 55 | 12 | 100 | 25 | 147.5 | 1.375 | 3267 | 34 |
