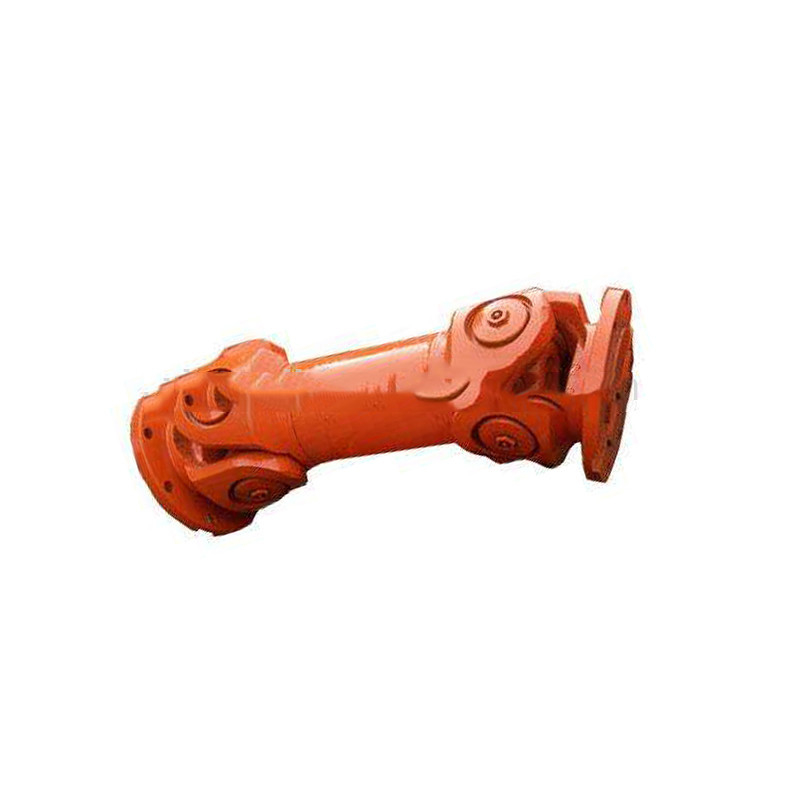

SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic
  • SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic
  • SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic
SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic

SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic

สถานที่กำเนิด ฉางโจว ประเทศจีน
ชื่อแบรนด์ jude
ได้รับการรับรอง CE、ISO
รายละเอียดสินค้า
อุตสาหกรรมที่เกี่ยวข้อง:
โรงงานผลิต ร้านซ่อมเครื่องจักร
โครงสร้าง:
สากล
ยืดหยุ่นหรือแข็ง:
ยืดหยุ่นได้
มาตรฐานหรือไม่เป็นมาตรฐาน:
มาตรฐาน
วัสดุ:
เหล็ก
พิมพ์:
ไม่มี Flex
ชื่อผลิตภัณฑ์:
SWC - WD ไม่มีข้อต่อข้อต่อแบบคาร์ดันแบบสั้นแบบยืดไสลด์
สี:
สีแดง
แอปพลิเคชัน:
อุปกรณ์อุตสาหกรรม
วัสดุของตัวเครื่อง:
45# เหล็ก
ขนาด:
ขนาดที่กำหนดเอง
ขั้นต่ำ:
1 ชุด
ลักษณะเฉพาะ:
อายุการใช้งานยาวนาน
การบรรจุ:
กล่องไม้
กำหนดเอง:
ใช่
ท่าเรือ:
เทียนจิน
เน้น:

SWC-WD Cardan Shaft Coupling

,

ข้อต่อเพลา Cardan สากล

,

ข้อต่อ Cardan Short Flex Coupling

รายละเอียดสินค้า

SWC - WD ไม่มีข้อต่อข้อต่อแบบคาร์ดันแบบสั้นแบบยืดไสลด์



รายละเอียดสินค้า

SWP D type (แบบสั้นไม่หด) cross Cardan Shaft Coupling ใช้ลักษณะของกลไกเพื่อให้ทั้งสองเพลาไม่อยู่บนแกนเดียวกันและสามารถหมุนเพลาทั้งสองที่เชื่อมต่อกันอย่างต่อเนื่องภายใต้เงื่อนไขของมุมที่รวมไว้ระหว่าง แกนและแรงบิดและการเคลื่อนที่ของเกียร์ภาคพื้นดิน



ลักษณะทั่วไปของข้อต่อเพลาคาร์ดานคือปริมาณการชดเชยเชิงมุมมีขนาดใหญ่ และมุมระหว่างสองแกนของประเภทโครงสร้างที่แตกต่างกันของคัปปลิ้งคาร์ดานชาฟต์นั้นแตกต่างกัน โดยทั่วไปจะอยู่ระหว่าง ≤5°-45°คุณลักษณะที่ใหญ่ที่สุดของคัปปลิ้งเพลาคาร์ดานคือมีความสามารถในการชดเชยเชิงมุมขนาดใหญ่ โครงสร้างที่กะทัดรัด และระบบส่งกำลังขนาดและทิศทางของการกระจัดสัมพัทธ์ของทั้งสองแกนเมื่อเป็นเรื่องยากที่จะรักษาเพลาทั้งสองให้อยู่ในแนวเดียวกันอย่างเข้มงวดหลังการติดตั้งและการปรับ หรือเมื่อเพลาทั้งสองจะทำให้เกิดการกระจัดที่สัมพันธ์กันเพิ่มเติมขนาดใหญ่ในระหว่างกระบวนการทำงาน ควรเลือกคัปปลิ้งแบบยืดหยุ่นตัวอย่างเช่น เมื่อการกระจัดในแนวรัศมีมีขนาดใหญ่ สามารถเลือกคัปปลิ้งตัวเลื่อนได้ และสามารถเลือกคัปปลิ้งเพลาคาร์ดานสำหรับการเชื่อมต่อกับการกระจัดเชิงมุมขนาดใหญ่หรือสองเพลาที่ตัดกันประสิทธิภาพการเชื่อมต่อและสภาพแวดล้อมการทำงาน



คัปปลิ้งที่ไม่ต้องการการหล่อลื่น ซึ่งมักจะทำจากชิ้นส่วนโลหะ เทียบได้กับคัปปลิ้งที่ต้องการการหล่อลื่น ซึ่งประสิทธิภาพการทำงานนั้นอ่อนไหวต่อระดับความสมบูรณ์แบบของการหล่อลื่น และอาจก่อให้เกิดมลพิษต่อสิ่งแวดล้อมข้อต่อที่มีส่วนประกอบที่ไม่ใช่โลหะ เช่น ยาง มีความไวต่ออุณหภูมิ สารกัดกร่อน และแสงจ้า และมีแนวโน้มที่จะเสื่อมสภาพ



แบบอย่าง เส้นผ่านศูนย์กลางทางยุทธวิธี แรงบิดที่กำหนด Fatique การหมุนแกน ยืด หมิน ขนาด ความเฉื่อยของโรตารี น้ำหนัก
ดี Tn แรงบิด β ความยาว มม กก.m2 กิโลกรัม
มม กิโลนิวตัน Tf (°) LS
    กิโลนิวตัน   มม D1 D2 D3 หื้มม nd k t   ก หมิน เพิ่ม หมิน เพิ่ม
          js11 H7 ข 100mm 100mm
              h9
SWC180BF 180 20 10 ≤25 100 810 155 105 114 110 8-17 17 5 24 7 0.267 0.007 80 2.8
SWC200BF 200 32 16 ≤15 110 860 170 120 127 135 8-17 19 5 28 8 0.505 0.013 109 3.6
SWC225BF 225 40 20 ≤15 140 920 196 135 152 120 8-17 20 5 32 9 0.788 0.0234 138 4.9
SWC250BF 250 63 31.5 ≤15 140 1035 218 150 168 140 8-19 25 6 40 12.5 1.445 0.0277 196 5.3
SWC285BF 285 90 45 ≤15 140 1190 245 170 194 160 8-21 27 7 40 15 2.873 0.051 295 6.3
SWC315BF 315 125 63 ≤15 140 1315 280 185 219 180 10-23 32 8 40 15 5.094 0.795 428 8
SWC350BF 350 180 90 ≤15 150 1410 310 210 267 194 10-23 35 8 50 16 9.195 0.2219 932 15
SWC390BF 390 250 125 ≤15 170 1590 345 235 267 215 10-25 40 8 70 18 16.62 0.2219 817 15
SWC440BF 440 355 180 ≤15 190 พ.ศ. 2418 390 255 325 260 16-28 42 10 80 20 28.24 0.4744 1290 21.7
SWC490BF 490 500 250 ≤15 190 พ.ศ. 2528 435 275 325 270 16-31 47 12 90 22.5 46.33 0.4744 1631 21.7
SWC550BF 550 710 355 ≤15 240 2300 492 320 426 305 16-31 50 12 100 22.5 86.98 1.357 2567 34
SWC620BF 620 1000 500 ≤15 240 2500 555 380 426 340 16-38 55 12 100 25 147.5 1.375 3267 34





SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic 0

SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic 1

ข้อกำหนดขนาดใหญ่

SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic 2SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic 3SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic 4

บรรจุภัณฑ์และการจัดส่ง

รายละเอียดบรรจุภัณฑ์: กล่องไม้หรือ Customized

ระยะเวลาจัดส่ง : 10-15 วันทำการ

SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic 5SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic 6

บรรจุภัณฑ์และการจัดส่ง

SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic 7

เกี่ยวกับเรา

SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic 8

Nanpi County Jude Transmission Equipment Manufacturing co., LTD.เป็นองค์กรที่เชี่ยวชาญในการวิจัยและการเชื่อมต่อการผลิตนอกจากนี้เรายังสามารถพัฒนาผลิตภัณฑ์ใหม่และการผลิตจำนวนมากด้วยประสบการณ์อันยาวนาน ทีมงาน R&D มืออาชีพและอุปกรณ์ต่าง ๆ ในการมีเพศสัมพันธ์ มีเงื่อนไขที่เหนือกว่าเพื่อตอบสนองความต้องการที่แตกต่างกันของคุณ

ผลิตภัณฑ์หลักของ บริษัท คือ: ข้อต่อทุกชนิดสำหรับอุตสาหกรรมเครื่องจักรทั่วคำเช่นข้อต่อยางยืดแบบเรเดียล, ข้อต่อยาง, ข้อต่อสากล, ข้อต่อแบบดรัมเฟือง, ข้อต่อแบบยืดหยุ่นของดอกพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบลูกกลิ้ง, ข้อต่อไดอะแฟรม , คัปปลิ้งคอปลิ้งแบบยืดหยุ่น , เดือยพินยืดหยุ่น , คัปปลิ้งพินเดือยยืดหยุ่น , คัปปลิ้งเพลาปั๊ม ฯลฯ

แนวความคิดของบริษัทของเราอยู่บนคุณภาพและพัฒนาบนเกียรติข้อต่อมีข้อได้เปรียบของรุ่นผลิตภัณฑ์ที่สมบูรณ์คุณภาพสูง ราคาต่ำ บริษัทของเราจะเป็นทางเลือกที่ดีที่สุดของคุณ และเราหวังว่าจะร่วมมือกับคุณ

SWC-WD Short Flex Cardan Shaft Coupling ข้อต่อสากลที่ไม่มี Telescopic 9
