ข้อต่อเกียร์แบบยืดหยุ่น
>
|
| สถานที่กำเนิด | เหอเป่ย์ ประเทศจีน |
| ชื่อแบรนด์ | JUDE |
| หมายเลขรุ่น | GICL |

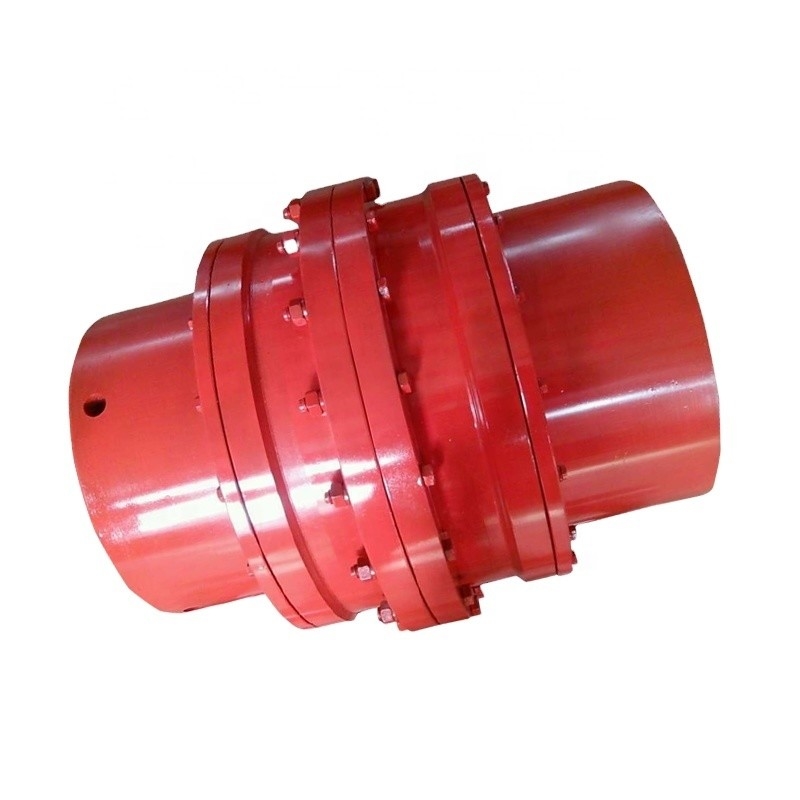

ข้อต่อเฟืองดรัม GICL ประกอบด้วยคัปปลิ้งครึ่งหนึ่งที่มีจำนวนฟันเท่ากัน วงแหวนด้านในและหน้าแปลนด้านนอก ฟันด้านนอกเป็นฟันตรงและฟันดรัมสองแบบฟันเป็นทรงกลมด้านนอกของฟัน
(1)GIICL ช่วยให้สามารถเคลื่อนที่เชิงมุมได้มากขึ้น (เมื่อเทียบกับข้อต่อฟันตรง) ซึ่งสามารถปรับปรุงสภาพการสัมผัสฟัน ปรับปรุงความสามารถในการส่งแรงบิด และยืดอายุการใช้งานสถานะสัมผัสของการกระจัดเชิงมุมตามทิศทางความกว้างของฟัน
(2) ความสามารถในการชดเชยความเบี่ยงเบนในแนวรัศมี แนวแกน และเชิงมุม และส่วนเบี่ยงเบนแนวแกนที่มีโครงสร้างกะทัดรัด รัศมีวงเลี้ยวเล็ก ความจุตลับลูกปืนขนาดใหญ่ ประสิทธิภาพการส่งผ่านสูง สัญญาณรบกวนต่ำ และรอบการบำรุงรักษาที่ยาวนาน
(3) ใช้กับสภาวะความเร็วต่ำและโหลดสูง เช่น อุตสาหกรรมโลหะ เหมืองแร่ การยกและการขนส่ง ตลอดจนเพลาขับ เครื่องจักรทั่วไป และเครื่องจักรอื่น ๆ ของอุตสาหกรรมปิโตรเคมี
GICL1-GICL14
|
GICL15-GICL30
| ขนาด | แรงบิด Tn KN.m | ความเร็ว (n)รอบ/นาที | เบื่อ d1,d2 | ความยาว L | ง | D1 | D2 | ข | ก | ค | อี | น้ำหนัก (กิโลกรัม | ||
| วาย | J1 | Z | ||||||||||||
| GICL1 | 0.8 | 7100 | 16-38 | 44-82 | 125 | 95 | 60 | 115 | 75 | 2.5 | 15 | 22 | 30 | 6 |
| GICL2 | 1.4 | 6300 | 25-48 | 60-112 | 145 | 120 | 75 | 135 | 88 | 2.5 | 13.5 | 28 | 30 | 10 |
| GICL3 | 2.8 | 5900 | 30-60 | 84-142 | 170 | 140 | 95 | 155 | 106 | 3 | 17 | 28 | 30 | 18 |
| GICL4 | 5 | 5400 | 32-70 | 84-142 | 195 | 165 | 115 | 178 | 124 | 3 | 17 | 35 | 30 | 25 |
| GICL5 | 8 | 5,000 | 40-80 | 84-142 | 225 | 183 | 130 | 198 | 142 | 3 | 20 | 35 | 30 | 38 |
| GICL6 | 11.2 | 4800 | 48-90 | 107-172 | 240 | 200 | 145 | 218 | 160 | 4 | 20 | 43 | 30 | 49 |
| GICL7 | 15 | 4500 | 60-100 | 107-172 | 260 | 230 | 160 | 244 | 180 | 4 | 22 | 43 | 30 | 70 |
| GICL8 | 21.2 | 4000 | 65-110 | 132-212 | 280 | 245 | 175 | 264 | 193 | 5 | 22 | 48 | 30 | 84 |
| GICL9 | 26.5 | 3500 | 70-125 | 132-212 | 315 | 270 | 200 | 284 | 208 | 5 | 22 | 49 | 30 | 110 |
| GICL10 | 42.5 | 3200 | 80-140 | 167-252 | 345 | 300 | 220 | 330 | 249 | 5 | 29 | 54 | 30 | 160 |
| GICL11 | 60 | 3000 | 100-160 | 167-252 | 380 | 330 | 260 | 360 | 267 | 6 | 29 | 54 | 40 | 220 |
| GICL12 | 80 | 2600 | 120-180 | 202-302 | 440 | 380 | 290 | 416 | 313 | 6 | 29 | 68 | 40 | 310 |
| GICL13 | 112 | 2300 | 140-200 | 242-352 | 480 | 420 | 320 | 476 | 364 | 7 | 32 | 70 | 40 | 420 |
| GICL14 | 160 | 2100 | 160-220 | 242-352 | 520 | 465 | 360 | 532 | 415 | 8 | 32 | 70 | 40 | 600 |
| GICL15 | 224 | 1900 | 190-250 | 282-410 | 580 | 510 | 400 | 556 | 429 | 10 | 34 | 80 | 40 | 790 |
| GICL16 | 355 | 1600 | 200-280 | 282-410 | 680 | 595 | 465 | 640 | 501 | 10 | 38 | 80 | 50 | 1140 |
| GICL17 | 400 | 1500 | 220-300 | 330-470 | 720 | 645 | 495 | 672 | 512 | 10 | 39 | - | 50 | 1310 |
| GICL18 | 500 | 1400 | 240-320 | 330-470 | 775 | 675 | 520 | 702 | 524 | 10 | 41 | - | 50 | 1630 |
| GICL19 | 630 | 1300 | 260-340 | 380-550 | 815 | 715 | 560 | 744 | 560 | 10 | 41 | - | 50 | 1780 |
| GICL20 | 710 | 1200 | 280-360 | 380-550 | 855 | 755 | 585 | 786 | 595 | 13 | 44 | - | 50 | 2270 |
| GICL21 | 900 | 1100 | 300-380 | 380-550 | 915 | 795 | 620 | 808 | 611 | 13 | 44 | - | 50 | 2600 |
| GICL22 | 950 | 950 | 340-400 | 450-650 | 960 | 840 | 665 | 830 | 632 | 13 | 44 | - | 60 | 3040 |
| GICL23 | 1120 | 900 | 360-420 | 450-650 | 1010 | 890 | 710 | 870 | 666 | 13 | 48 | - | 60 | 3670 |
